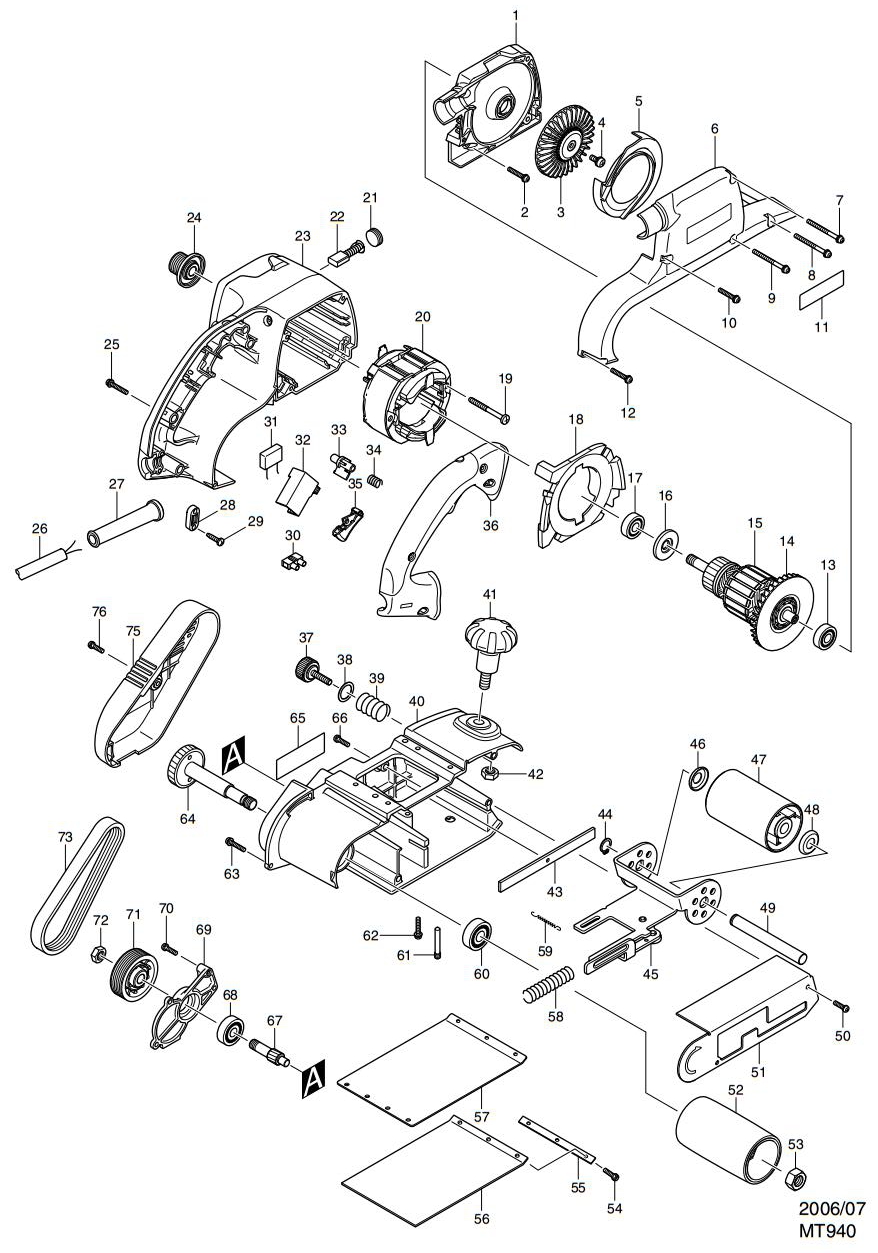

牧科MT940砂光机(带式砂光机)
| 砂光机(带式砂光机) | MT940 |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 318075-8 | 集尘袋座 | 1 |
| 2 | 265101-3 | 半圆头螺丝 M4X25 | 2 |
| 3 | 241662-7 | 风叶80 | 1 |
| 4 | 265170-4 | 十字半圆头螺丝 M5X12 | 1 |
| 5 | 419580-9 | 隔圈 | 1 |
| 6 | 188254-0 | 集尘袋座盖 | 1 |
| 包含零件. 11 | |||
| 7 | 265169-9 | 十字半圆头螺丝 M4X45 | 1 |
| 8 | 265169-9 | 十字半圆头螺丝 M4X45 | 1 |
| 9 | 265169-9 | 十字半圆头螺丝 M4X45 | 1 |
| 10 | 265101-3 | 半圆头螺丝 M4X25 | 1 |
| 12 | 265101-3 | 半圆头螺丝 M4X25 | 1 |
| 13 | 210067-2 | 球轴承6000ZZ | 1 |
| 14 | 240013-1 | 风叶84 | 1 |
| 15 | 517878-9 | 转子 | 1 |
| 包含零件. 13，14，16，17 | |||
| 16 | 681649-1 | 绝缘垫圈 | 1 |
| 17 | 210067-2 | 球轴承6000ZZ | 1 |
| 18 | 419583-3 | 挡风圈 | 1 |
| 19 | 266397-9 | 自攻螺丝 5X50 | 2 |
| 20 | 596298-0 | 定子 | 1 |
| 20 | 654220-4 | 接线环 | 2 |
| 20 | 654501-6 | 连接器 P-1.25 | 2 |
| 21 | 643650-4 | 碳刷盖 6.5-13.5 | 2 |
| 22 | 181044-0 | 碳刷 CB－153 | 1 |
| 23 | 158071-2 | 机壳 | 1 |
| 23 | 643653-8 | 碳刷握 | 2 |
| 24 | 222168-4 | 皮带轮 6-23 | 1 |
| 25 | 265101-3 | 半圆头螺丝 M4X25 | 4 |
| 26 | 694407-6 | 电源线 1.5-2-2.0 | 1 |
| 27 | 682574-9 | 电源线护套 8－90 | 1 |
| 28 | 687124-5 | 电源线压板 | 1 |
| 29 | 266326-2 | 自攻螺丝 M4×18 | 2 |
| 30 | 654588-8 | 接线端子 | 1 |
| 31 | 645240-9 | 电容 | 1 |
| 32 | 650545-4 | 开关 | 1 |
| 33 | 418871-5 | 锁定按钮 | 1 |
| 34 | 233423-9 | 压簧 9 | 1 |
| 35 | 418873-1 | 开关操作杆 | 1 |
| 36 | 419582-5 | 手柄盖 | 1 |
| 37 | 265763-7 | 翼形螺丝 M6X25 | 1 |
| 38 | 267356-6 | 平垫圈 16 | 1 |
| 39 | 231225-7 | 压簧16 | 1 |
| 40 | 158070-4 | 机架 | 1 |
| 41 | 271325-1 | 辅助手柄 55 | 1 |
| 42 | 252172-9 | 六角螺母 M10 | 1 |
| 43 | 345726-0 | 侧面导板 | 1 |
| 44 | 961052-5 | 挡圈S－12 | 1 |
| 45 | 163477-1 | 张紧辊托架 | 1 |
| 46 | 253922-5 | 杯形垫圈12 | 1 |
| 47 | 150978-8 | 张紧辊 | 1 |
| 47 | 214116-7 | 平面轴承 12 | 2 |
| 47 | 421044-1 | 海绵套 42-47 | 1 |
| 48 | 253922-5 | 杯形垫圈12 | 1 |
| 49 | 323829-0 | 张紧辊轴 | 1 |
| 50 | 265112-8 | 盘头螺栓M4X18 | 2 |
| 51 | 344622-9 | 安全护罩 | 1 |
| 52 | 162248-3 | 驱动辊 | 1 |
| 53 | 252087-0 | 六角螺母 M12-19 | 1 |
| 54 | 265112-8 | 盘头螺栓M4X18 | 3 |
| 55 | 344623-7 | 条状紧固夹板 | 1 |
| 56 | 424057-1 | 碳素板 | 1 |
| 57 | 424058-9 | 软木橡胶板 | 1 |
| 58 | 233235-0 | 压簧12 | 1 |
| 59 | 231819-8 | 拉簧4 | 1 |
| 60 | 211145-1 | 轴承 6201ZZ | 1 |
| 61 | 321980-0 | 支承销 | 1 |
| 62 | 265147-9 | 半圆头螺丝 M4X２２ | 4 |
| 63 | 265147-9 | 半圆头螺丝 M4X２２ | 1 |
| 64 | 158072-0 | 斜齿轮组件 | 1 |
| 66 | 265112-8 | 盘头螺栓M4X18 | 1 |
| 67 | 226634-3 | 斜齿轮 10 | 1 |
| 68 | 210070-3 | 球轴承6200ZZ | 1 |
| 69 | 318074-0 | 齿轮盖 | 1 |
| 70 | 265112-8 | 盘头螺栓M4X18 | 3 |
| 71 | 222169-2 | 皮带轮 6-52.9 | 1 |
| 72 | 252172-9 | 六角螺母 M10 | 1 |
| 73 | 225091-2 | 皮带 6-355 | 1 |
| 75 | 419581-7 | 皮带罩 | 1 |
| 76 | 265112-8 | 盘头螺栓M4X18 | 1 |
| A01 | 135132-5 | 集尘袋总成 | 1 |
| A02 | 345729-4 | 支脚 | 1 |
| A03 | 794135-4 | 砂带 100X610 WA80 | 1 |
| A04 | 424057-1 | 碳素板 | 1 |
