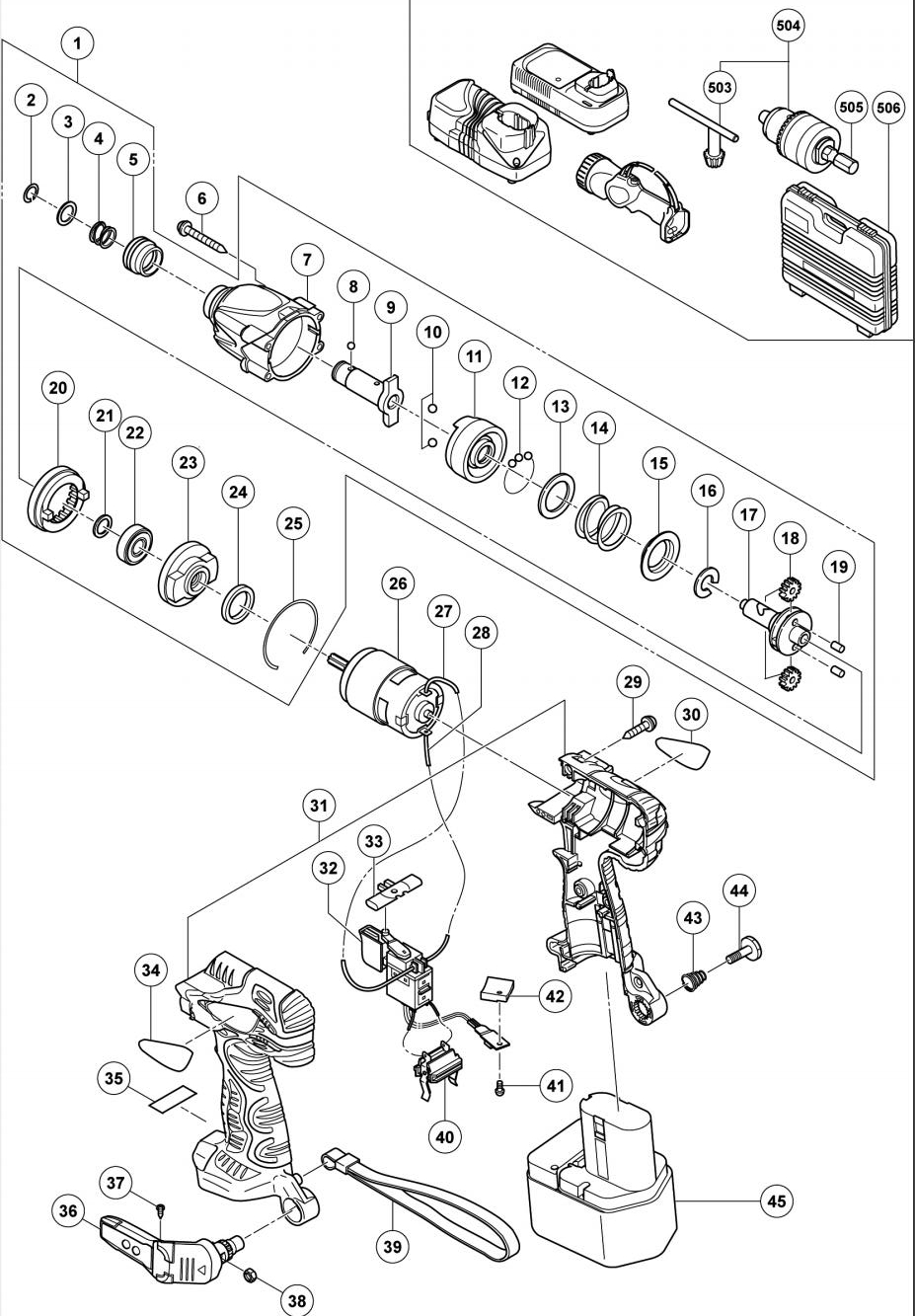

WH12DAF2
PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
|
1
|
323939
|
齿轮箱总成 (B)包括 .2-5,7-25
|
1
|
|
2
|
315984
|
定位环
|
1
|
|
3
|
315983
|
垫圈 (D)
|
1
|
|
4
|
320409
|
导向弹簧
|
1
|
|
5
|
323954
|
导向套筒
|
1
|
|
6
|
992630
|
自攻螺钉 D4X40
|
4
|
|
7
|
323940
|
锤盖
|
1
|
|
8
|
319535
|
钢珠 D3.5
|
1
|
|
9
|
321915
|
砧块 (B)
|
1
|
|
9
|
321884
|
砧块
|
1
|
|
10
|
959154
|
钢珠 D5.556
|
2
|
|
11
|
323949
|
锤体
|
1
|
|
12
|
321934
|
钢珠 D3
|
28
|
|
13
|
315978
|
垫圈 (J)
|
1
|
|
14
|
323944
|
锤体弹簧
|
1
|
|
15
|
316172
|
垫圈 (S)
|
1
|
|
16
|
316171
|
止块
|
1
|
|
17
|
323945
|
主轴 (B)
|
1
|
|
18
|
323941
|
中间齿轮组 (2 PCS.)
|
2
|
|
19
|
323942
|
滚销
|
2
|
|
20
|
323946
|
环形齿轮
|
1
|
|
21
|
319911
|
弹簧 (E)
|
1
|
|
22
|
6901VV
|
滚珠轴承 6901VVCMPS2L
|
1
|
|
23
|
323947
|
中间盖
|
1
|
|
24
|
321894
|
减震器
|
1
|
|
25
|
321893
|
定位环
|
1
|
|
26
|
323948
|
马达
|
1
|
|
27
|
321876
|
配线 (红) 115L
|
1
|
|
28
|
321877
|
配线 (黑) 60L
|
1
|
|
29
|
302086
|
自攻凸缘螺钉 D4X20 (黑)
|
7
|
|
30
|
|
铭牌
|
1
|
|
31
|
324855
|
机壳组件 (A).(B)
|
1
|
|
32A
|
325549
|
直流调速开关
|
1
|
|
33
|
321871
|
切换按扭
|
1
|
|
34
|
|
日立标签
|
1
|
|
35
|
|
警示标签 (B)
|
1
|
|
36
|
321918
|
挂钩组件包括 .37,38
|
1
|
|
37
|
321672
|
自攻螺钉 D2X6
|
2
|
|
38
|
320288
|
V-锁母 M5
|
1
|
|
39
|
306952
|
尼龙带 (黑)
|
1
|
|
40
|
323710
|
端子架
|
1
|
|
41
|
320777
|
螺钉 M3X4
|
1
|
|
42
|
320776
|
散热片
|
1
|
|
43
|
319926
|
挂钩弹簧
|
1
|
|
44
|
319927
|
特型螺钉 M5
|
1
|
|
45
|
C207503D
|
电池 EB 1220BL
|
2
|
|
45A
|
333156
|
电池 BCC1215
|
2
|
|
501
|
C211236Y
|
充电器 (UC 18YG)
|
1
|
|
502
|
|
火炬式电筒 (MODEL UB 12D)
|
1
|
|
503
|
987575
|
夹头扳手 10VLB-D,10VLR-D
|
1
|
|
504
|
321811
|
钻夹头 10VLB-D 包括 .503
|
1
|
|
505
|
307543
|
夹头适配器
|
1
|
|
506
|
324359
|
外箱
|
1
|
|
506
|
322611
|
外箱
|
1
|
