DN10DSA

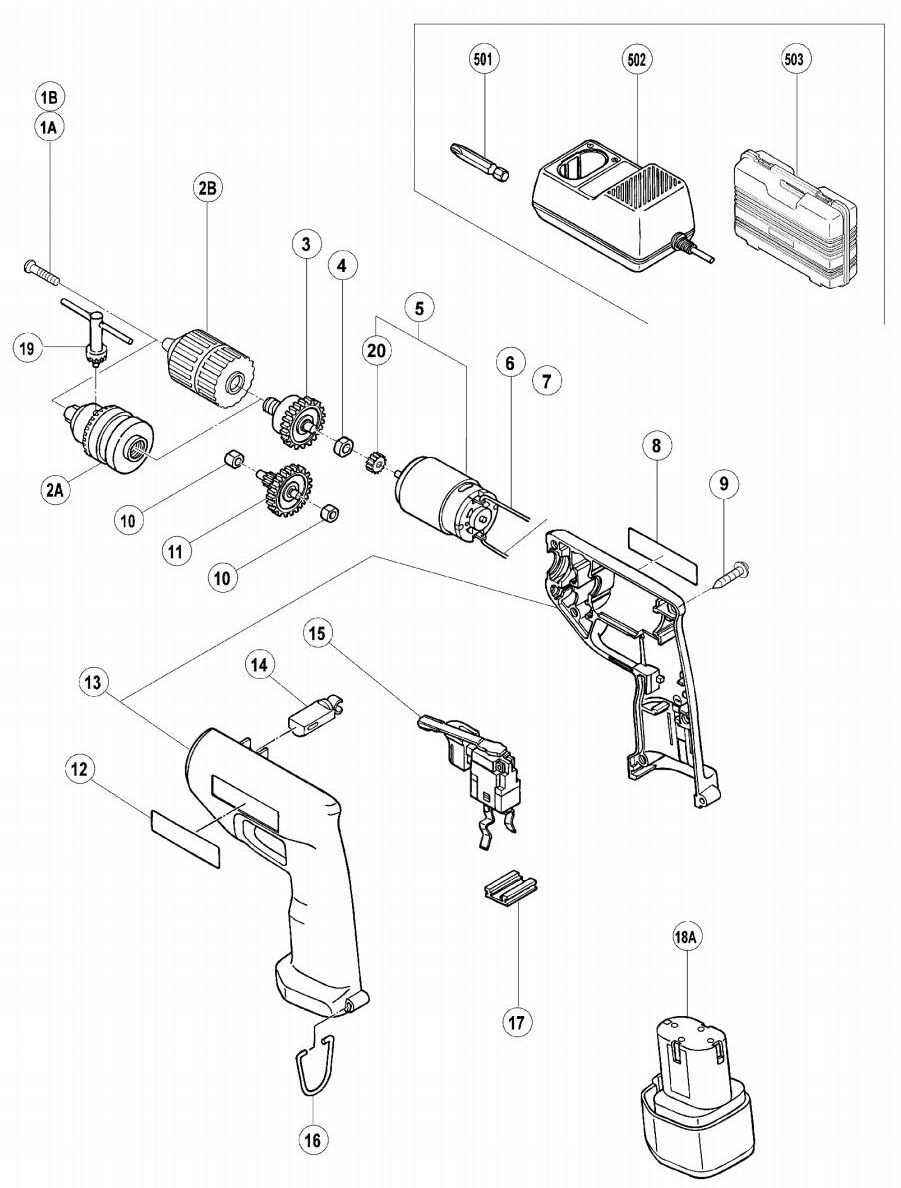

PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
|
1A
|
321932
|
特型螺钉(LEFT HAND) M5X25
|
1
|
|
1B
|
992077
|
螺钉 M5X17
|
1
|
|
2A
|
950292
|
钻夹头
|
1
|
|
2B
|
323250
|
钻夹头
|
1
|
|
3
|
303914
|
输出轴
|
1
|
|
4
|
997752
|
含油轴承
|
1
|
|
5
|
303926
|
马达
|
1
|
|
6
|
980845
|
配线 (B) 90L (红)
|
1
|
|
7
|
980846
|
配线 (B) 40L (黑)
|
1
|
|
8
|
|
铭牌
|
1
|
|
9
|
991672
|
自攻螺钉 (带垫片) D3X16
|
5
|
|
10
|
994677
|
含油轴承 D4X6
|
2
|
|
11
|
994663
|
第二小齿轮
|
1
|
|
12
|
|
日立标签
|
1
|
|
13
|
308406
|
机壳组件 (A).(B)
|
1
|
|
14
|
308405
|
钻头架
|
1
|
|
15
|
308404
|
开关 (2P Solder Type)
|
1
|
|
16
|
980838
|
挂钩
|
1
|
|
17
|
991666
|
端子架
|
1
|
|
18A
|
333431
|
电池 BCC715
|
2
|
|
19
|
980057
|
钻夹扳手
|
1
|
|
20
|
321187
|
小齿轮
|
1
|
|
501
|
992671
|
批头 (B) NO.2 50L
|
1
|
|
502
|
C211236Y
|
充电器 (UC 18YG)
|
1
|
|
503
|
318149
|
外箱
|
1
|
