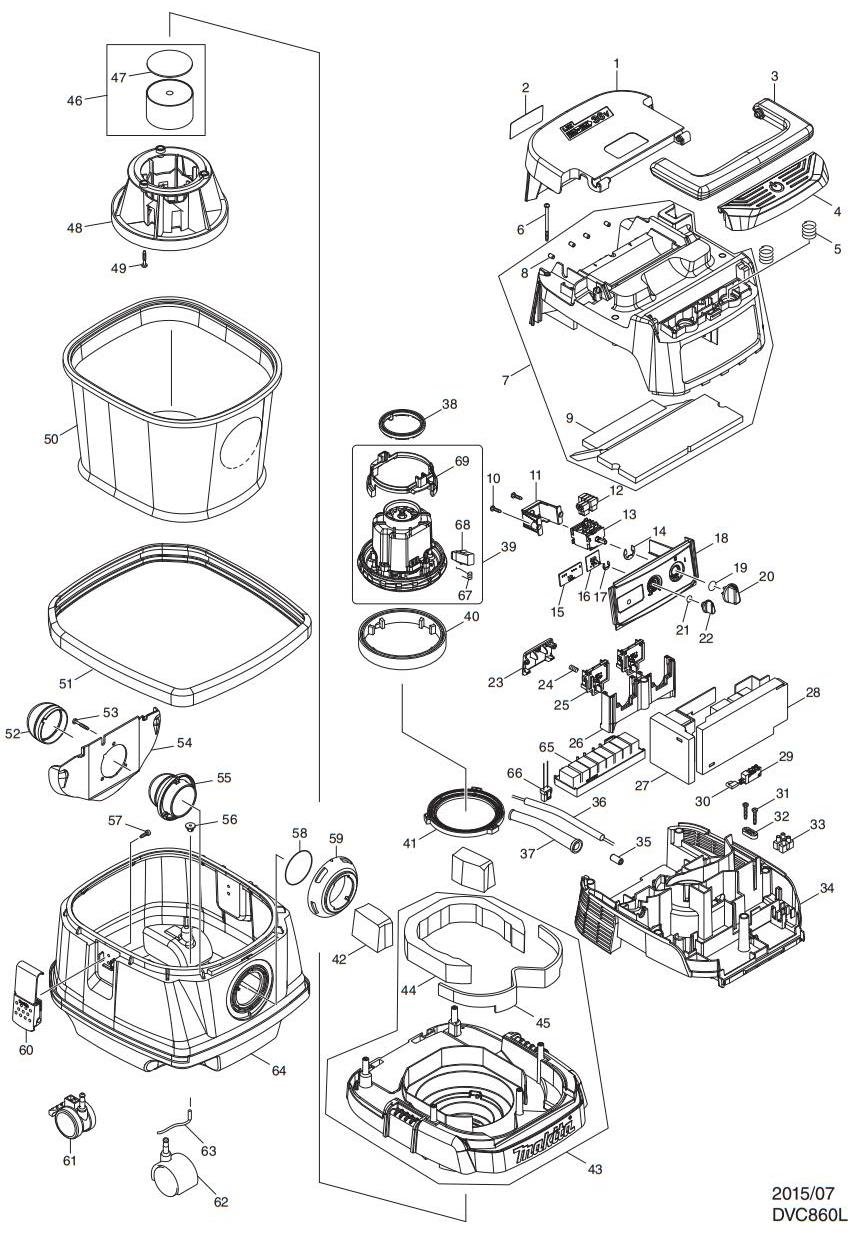

DVC860LZ交直流二用工业吸尘机
| 交直流二用工业吸尘机 | DVC860LZ |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 143174-5 | 电池盖 | 1 |
| 3 | 455734-4 | 手柄 | 1 |
| 4 | 455730-2 | 开关按钮 | 1 |
| 5 | 234273-5 | 压簧 20 | 2 |
| 6 | 266340-8 | 自攻螺丝 4X65 | 6 |
| 7 | 143173-7 | 罩组件 | 1 |
| 包含零件.8，9 | |||
| 8 | 263005-3 | 橡胶柱 6 | 4 |
| 9 | 424688-6 | 顶阻尼器 | 1 |
| 10 | 266326-2 | 自攻螺丝 M4×18 | 2 |
| 11 | 451343-7 | 开关固定器 | 1 |
| 12 | 686023-8 | 电线插接器 | 6 |
| 13 | 650745-6 | 开关 | 1 |
| 14 | 961062-2 | 挡圈 E-12 | 1 |
| 15 | 620394-3 | LED电路 | 1 |
| 16 | 631922-9 | 控制器附件 | 1 |
| 17 | 961013-5 | 挡圈 E-7 | 1 |
| 18 | 143176-1 | 开关底板总成 | 1 |
| 19 | 213176-6 | O形圈 14 | 1 |
| 20 | 455733-6 | 开关杆 | 1 |
| 21 | 213054-0 | O形圈 9 | 1 |
| 22 | 451344-5 | 开关刻度盘 | 1 |
| 23 | 455728-9 | 电池盖挂钩 | 1 |
| 24 | 231240-1 | 压簧 7 | 1 |
| 25 | 644808-8 | 电池接板 | 2 |
| 26 | 455729-7 | 电池接板底板 | 1 |
| 27 | 620406-2 | 控制器 B | 1 |
| 28 | 620392-7 | 控制器 A | 1 |
| 29 | 651910-0 | 开关 D2VW-01-3HS | 1 |
| 30 | 686039-3 | 容器袖 | 2 |
| 31 | 266374-1 | 自攻螺丝 4X25 | 2 |
| 32 | 687124-5 | 电源线压板 | 1 |
| 33 | 654561-8 | 接线端子 | 1 |
| 34 | 455726-3 | 分离器 | 1 |
| 35 | 688163-8 | 线路滤波器 | 1 |
| 36 | 694449-0 | 电源线 1.0-2-5.7 | 1 |
| 37 | 682584-6 | 护套 | 1 |
| 38 | 424685-2 | 橡胶环 60 | 1 |
| 39 | 629156-6 | 电机 | 1 |
| 包含零件.67-69 | |||
| 40 | 424686-0 | 橡胶环 120 | 1 |
| 41 | 424687-8 | 支撑环 | 1 |
| 42 | 424690-9 | 后部过滤块 | 2 |
| 43 | 143175-3 | 箱盖 | 1 |
| 包含零件.44，45 | |||
| 44 | 424691-7 | 带阻尼器 | 1 |
| 45 | 424689-4 | 前阻尼器 | 1 |
| 46 | 158166-1 | 浮子总成 | 1 |
| 包含零件.47 | |||
| 47 | 423365-7 | 海绵密封圈 70 | 1 |
| 48 | 419725-9 | 浮笼 | 1 |
| 49 | 266374-1 | 自攻螺丝 4X25 | 3 |
| 50 | 140248-3 | 布过滤器 | 1 |
| 51 | 424230-3 | 减震防撞环 | 1 |
| 52 | 424382-0 | 橡胶保持架 | 1 |
| 53 | 266257-5 | 自攻螺丝 4X28 | 3 |
| 54 | 419351-4 | 固定盘 | 1 |
| 55 | 419350-6 | 保持架 | 1 |
| 56 | 421468-1 | 线封口 | 1 |
| 57 | 266192-7 | 自攻螺丝 4X14 | 4 |
| 58 | 213655-4 | O形圈 56 | 1 |
| 59 | 451348-7 | 进口环 | 1 |
| 60 | 168537-4 | 挂钩 | 2 |
| 61 | 168535-8 | 脚轮 50 | 2 |
| 62 | 168434-4 | 脚轮 50 | 2 |
| 63 | 649150-2 | 接地线 120 | 1 |
| 64 | 451334-8 | 箱 | 1 |
| 65 | 620502-6 | 控制器 C | 1 |
| 66 | 632F97-3 | 接头 | 1 |
| 67 | DM46312612 | 碳刷弹簧 | 2 |
| 68 | 197208-6 | 碳刷 CB-353 | 1 |
| 69 | DM46714602 | 碳刷握 | 1 |
| A01 | 122512-4 | 喷嘴总成 | 1 |
| A01C01 | 151449-8 | 辊 40 | 2 |
| A01C06 | 415962-3 | 辊 14 | 2 |
| A01C11 | 256241-8 | 销 3 | 2 |
| A01C16 | 265871-4 | 自攻螺丝 4X16 | 6 |
| A01C21 | 154427-7 | 弯管接头总成 | 1 |
| A01C26 | 415965-7 | 上喷嘴 | 1 |
| A01C31 | 415964-9 | 接头支架 | 1 |
| A01C36 | 743328-0 | 刷 | 1 |
| A01C41 | 743327-2 | 刮刷 | 1 |
| A02 | 195434-1 | 软管 38-2.5 | 1 |
| A0202 | 417191-4 | 袖套锁 | 1 |
| A02C03 | 417306-3 | 袖套 | 2 |
| A02C04 | 417307-1 | 前端口 | 1 |
| A02C05 | 417586-1 | 塞 | 2 |
| A03 | 195432-5 | 塑料集尘袋组件 | 1 |
| A04 | 192563-1 | 直管 | 1 |
| A05 | 192562-3 | 弯曲管 | 1 |
| A06 | 410306-2 | 扁型嘴 | 1 |
| A07 | 451350-0 | 限位器 | 1 |
| A08 | 455732-8 | 工具盒 | 1 |
| A09 | 911138-5 | 半圆头螺丝 M4X20 | 1 |
