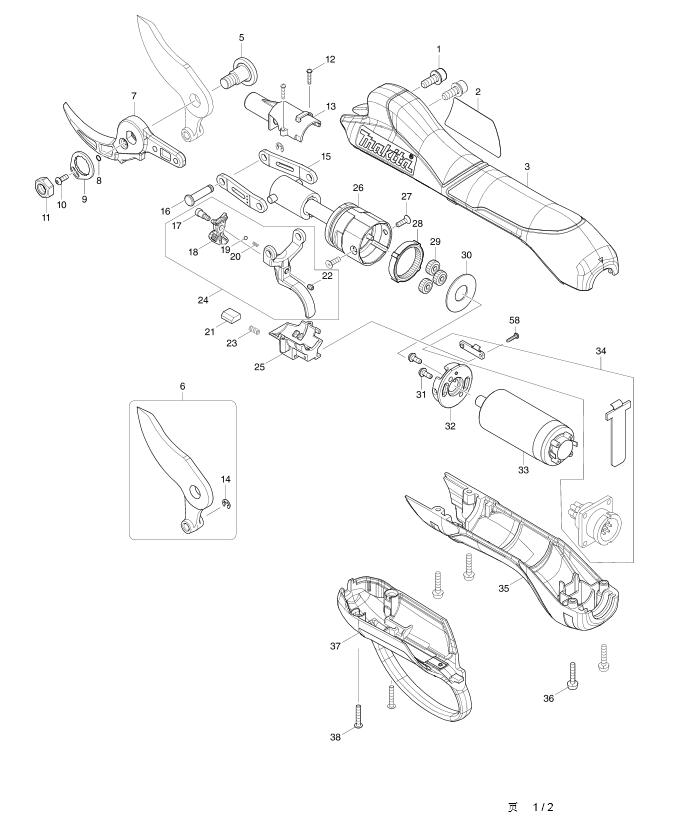

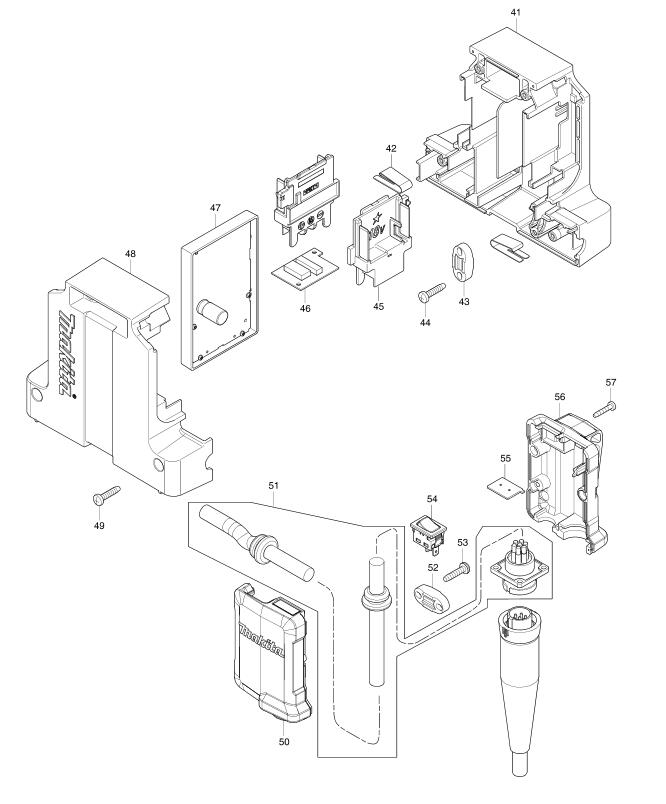

DUP361PM2充电式修枝剪
| 充电式修枝剪 | DUP361PM2 |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 251485-5 | 螺栓 M5X14 | 2 |
| 3 | 456209-6 | 上机壳 | 1 |
| 5 | 251474-0 | 螺丝 M8 | 1 |
| 6 | 197366-8 | 剪切刀片 | 1 |
| 包含零件.14 | |||
| 7 | 197367-6 | 剪切刀片 | 1 |
| 8 | 213034-6 | O 形圈 3 | 1 |
| 9 | 346940-1 | 锁定盘 | 1 |
| 10 | 266557-3 | 螺栓 M3X8 | 1 |
| 11 | 264118-3 | 螺母 M8 | 1 |
| 12 | 266786-8 | 十字半圆头螺丝 2X10 | 2 |
| 13 | 456218-5 | 球形螺母盖 B | 1 |
| 14 | 961011-9 | 止动环 | 1 |
| 15 | 346941-9 | 连接臂 | 2 |
| 16 | 256568-6 | 销 5 | 1 |
| 17 | 251484-7 | 平头螺丝 M3X4 | 1 |
| 18 | 456215-1 | 杆 | 1 |
| 19 | 216031-1 | 钢珠 2.3 | 1 |
| 20 | 233491-2 | 压簧 2 | 1 |
| 21 | 688189-0 | 磁铁 | 1 |
| 22 | 266999-1 | 螺丝 M3X4 | 1 |
| 23 | 231397-8 | 压簧 4 | 1 |
| 24 | 123536-3 | 扳机总成 | 1 |
| 包含零件.17-20，22 | |||
| 25 | 456217-7 | 螺母盖 A | 1 |
| 26 | 123458-7 | 螺丝 | 1 |
| 27 | 912012-0 | 螺丝 M3X10 | 2 |
| 28 | 227390-8 | 内齿轮 48 | 1 |
| 29 | 227389-3 | 直齿轮 18 | 3 |
| 30 | 253810-6 | 平垫圈12 | 1 |
| 31 | 911006-2 | 半圆头螺丝 M3X8 | 2 |
| 32 | 319349-0 | 电机架 | 1 |
| 33 | 629160-5 | 马达 | 1 |
| 34 | 620459-1 | 副控制器 | 1 |
| 35 | 456211-9 | 下机壳 | 1 |
| 36 | 911028-2 | 半圆头螺丝 M3X16 | 4 |
| 37 | 143633-9 | 前机壳 | 1 |
| 38 | 266980-2 | 螺丝 M3X16 | 2 |
| 41 | 183B69-2 | 控制器机壳 | 1 |
| 包含零件.48 | |||
| 42 | 232267-4 | 片簧 | 2 |
| 43 | 687053-2 | 电源线压板 | 1 |
| 44 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 45 | 643899-6 | 电池接板 | 2 |
| 46 | 620461-4 | 射频组件 | 1 |
| 47 | 620458-3 | 控制器 | 1 |
| 48 | 183B69-2 | 控制器机壳 | 1 |
| 包含零件.41 | |||
| 49 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 50 | 183B76-5 | 开关机壳 | 1 |
| 包含零件.56 | |||
| 51 | 699070-0 | 电源线 | 1 |
| 52 | 687053-2 | 电源线压板 | 1 |
| 53 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 54 | 651536-8 | 开关 1941. 1451 | 1 |
| 55 | 620460-6 | LED电路 | 1 |
| 56 | 183B76-5 | 开关机壳 | 1 |
| 包含零件.50 | |||
| 57 | 266429-2 | 自攻螺丝 3X16 | 3 |
| 58 | 266786-8 | 十字半圆头螺丝 2X10 | 1 |
| A01 | 154511-8 | 支架总成 | 1 |
| A02 | 161377-9 | 线束 | 1 |
| A03 | 161379-5 | 皮套 | 1 |
| A04 | 166062-9 | 臂带 | 1 |
| A05 | 182470-6 | 链条油 | 1 |
| A06 | 661430-6 | 连接线 | 1 |
| A07 | 794530-8 | 金刚石锉刀 140 | 1 |
| A08 | 782212-4 | 套口扳手 | 1 |
| A09 | 783021-4 | 六角扳手 1.5 | 1 |
| A10 | 783202-0 | 六角扳手4 | 1 |
| A11 | 783214-3 | 螺栓扳手 2 | 1 |
| A12 | 831284-7 | 工具包 | 1 |
| A13 | 197366-8 | 剪切刀片 U | 1 |
| A13 | 961011-9 | 止动环 | 1 |
| A14A | 195592-3 | 充电器DC18RC | 1 |
| A14B | 196939-4 | 两口充电器组件DC18RD盒装 | 1 |
| A14D | 196939-4 | 两口充电器组件DC18RD盒装 | 1 |
| A15A | 197270-1 | 电池 BL1840B | 2 |
| A15B | 197285-8 | 电池 BL1850B | 2 |
| A15D | 197270-1 | 电池 BL1840B | 2 |
| A16A | 450128-8 | 电池盖 | 2 |
| A16B | 450128-8 | 电池盖 | 2 |
| A16D | 450128-8 | 电池盖 | 2 |
