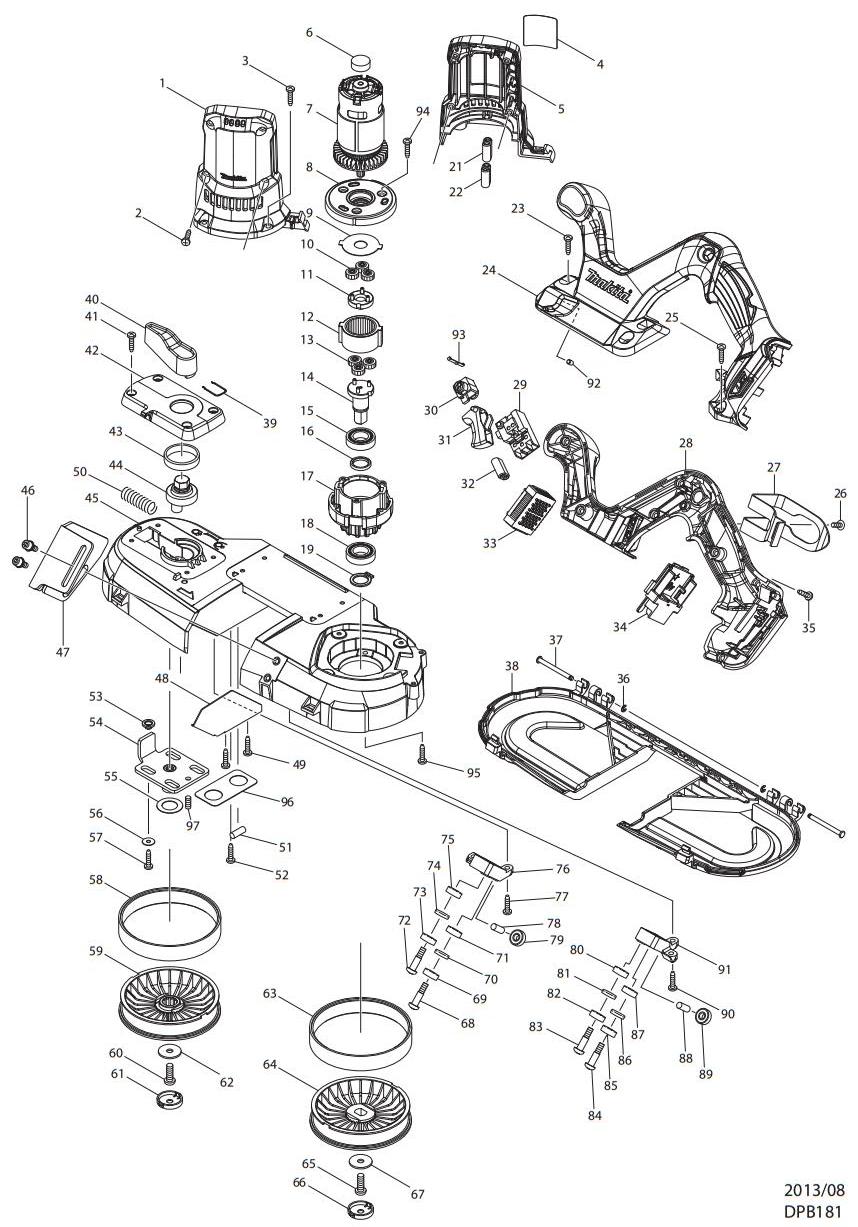

DPB181RFE / RME充电式轻便带锯
| 充电式轻便带锯 | DPB181RFE / RME |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 187711-5 | 机壳 | 1 |
| 1 | 包含零件.5 | ||
| 2 | 266326-2 | 自攻螺丝 M4×18 | 4 |
| 3 | 266326-2 | 自攻螺丝 M4×18 | 4 |
| 5 | 187711-5 | 机壳 | 1 |
| 包含零件.1 | |||
| 6 | 421940-3 | 帽 | 1 |
| 7 | 629994-6 | 直流马达 | 1 |
| 8 | 454650-7 | 齿轮箱盖 | 1 |
| 9 | 267855-8 | 锁定垫圈 | 1 |
| 10 | 227331-4 | 直齿轮 14 | 3 |
| 11 | 142355-8 | 直齿轮 7 | 1 |
| 12 | 227332-2 | 内齿轮 26 | 1 |
| 13 | 227331-4 | 直齿轮 14 | 3 |
| 14 | 142356-6 | 主轴 | 1 |
| 15 | 211242-3 | 轴承 6902ZZ | 1 |
| 16 | 257348-3 | 环 15 | 1 |
| 17 | 455790-4 | 齿轮箱 | 1 |
| 18 | 211242-3 | 轴承 6902ZZ | 1 |
| 19 | 961055-9 | 挡圈 S－15 | 1 |
| 23 | 266326-2 | 自攻螺丝 M4×18 | 4 |
| 24 | 187762-8 | 手柄 | 1 |
| 24C01 | 252126-6 | 六角螺母 M4-73 | 2 |
| 24C02 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.28 | |||
| 25 | 266326-2 | 自攻螺丝 M4×18 | 2 |
| 28 | 187762-8 | 手柄 | 1 |
| 28C01 | 252126-6 | 六角螺母 M4-73 | 2 |
| 28C02 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.24 | |||
| 29 | 650705-8 | 开关 TG73BDS-1 | 1 |
| 30 | 419504-5 | 锁定按钮 | 1 |
| 31 | 454651-5 | 开关杆 | 1 |
| 33 | 539218-1 | 控制器 | 1 |
| 33C01 | 654199-9 | 盒 | 1 |
| 34 | 643899-6 | 电池接板 | 1 |
| 35 | 266326-2 | 自攻螺丝 M4×18 | 7 |
| 39 | 231955-0 | 环簧 12 | 1 |
| 40 | 272230-5 | 扳手54 | 1 |
| 41 | 266326-2 | 自攻螺丝 M4×18 | 4 |
| 42 | 454614-1 | 锁定杆 | 1 |
| 43 | 214408-4 | 平面轴承 30 | 1 |
| 44 | 326351-6 | 调节杆 | 1 |
| 45 | 454615-9 | 机架 | 1 |
| 46 | 922218-2 | 螺栓 M5X14 | 2 |
| 47 | 346728-9 | 止动盘 | 1 |
| 48 | 346729-7 | 盘 | 1 |
| 49 | 266326-2 | 自攻螺丝 M4×18 | 2 |
| 50 | 234313-9 | 压簧 9 | 1 |
| 51 | 256033-5 | 销子6 | 1 |
| 52 | 266326-2 | 自攻螺丝 M4×18 | 1 |
| 53 | 343494-9 | 衬套 | 4 |
| 54 | 165738-5 | 滑板 | 1 |
| 55 | 267164-5 | 平垫圈15 | 1 |
| 56 | 253874-0 | 平垫圈4 | 4 |
| 57 | 266326-2 | 自攻螺丝 M4×18 | 4 |
| 58 | 424589-8 | 橡胶环 | 1 |
| 59 | 142358-2 | 带轮 B | 1 |
| 60 | 265484-1 | 螺栓 M6X17 | 1 |
| 61 | 454730-9 | 帽 | 1 |
| 62 | 253010-8 | 平垫圈 6 | 1 |
| 63 | 424589-8 | 橡胶环 | 1 |
| 64 | 142357-4 | 带轮 A | 1 |
| 65 | 265484-1 | 螺栓 M6X17 | 1 |
| 66 | 454730-9 | 帽 | 1 |
| 67 | 253010-8 | 平垫圈 6 | 1 |
| 68 | 251337-0 | 半圆头螺丝M5 | 1 |
| 69 | 210033-9 | 轴承 696ZZ | 1 |
| 70 | 941152-7 | 平垫圈6 | 1 |
| 71 | 210033-9 | 轴承 696ZZ | 1 |
| 72 | 251337-0 | 半圆头螺丝M5 | 1 |
| 73 | 210033-9 | 轴承 696ZZ | 1 |
| 74 | 941152-7 | 平垫圈6 | 1 |
| 75 | 210033-9 | 轴承 696ZZ | 1 |
| 76 | 319075-1 | 上支架 42 | 1 |
| 77 | 266326-2 | 自攻螺丝 M4×18 | 2 |
| 78 | 256033-5 | 销子6 | 1 |
| 79 | 210033-9 | 轴承 696ZZ | 1 |
| 80 | 210033-9 | 轴承 696ZZ | 1 |
| 81 | 941152-7 | 平垫圈6 | 1 |
| 82 | 210033-9 | 轴承 696ZZ | 1 |
| 83 | 251337-0 | 半圆头螺丝M5 | 1 |
| 84 | 251337-0 | 半圆头螺丝M5 | 1 |
| 85 | 210033-9 | 轴承 696ZZ | 1 |
| 86 | 941152-7 | 平垫圈6 | 1 |
| 87 | 210033-9 | 轴承 696ZZ | 1 |
| 88 | 256033-5 | 销子6 | 1 |
| 89 | 210033-9 | 轴承 696ZZ | 1 |
| 90 | 266326-2 | 自攻螺丝 M4×18 | 2 |
| 91 | 319074-3 | 下支架 42 | 1 |
| 92 | 263002-9 | 橡胶柱 4 | 1 |
| 93 | 232201-4 | 片簧 | 1 |
| 94 | 266326-2 | 自攻螺丝 M4×18 | 3 |
| 95 | 266326-2 | 自攻螺丝 M4×18 | 3 |
| 96 | 346798-8 | 保护板 | 1 |
| 97 | 266213-5 | 内六角螺栓 M5X12 | 1 |
| A01 | 783202-0 | 六角扳手4 | 1 |
| A02 | 196658-2 | 带锯条 | 1 |
| A03 | 195592-3 | 充电器DC18RC | 1 |
| A04 | 194476-2 | 电池组件 BL1830 | 2 |
| A05 | 450128-8 | 电池盖 | 2 |
| A06 | 831303-9 | 工具包 | 1 |
