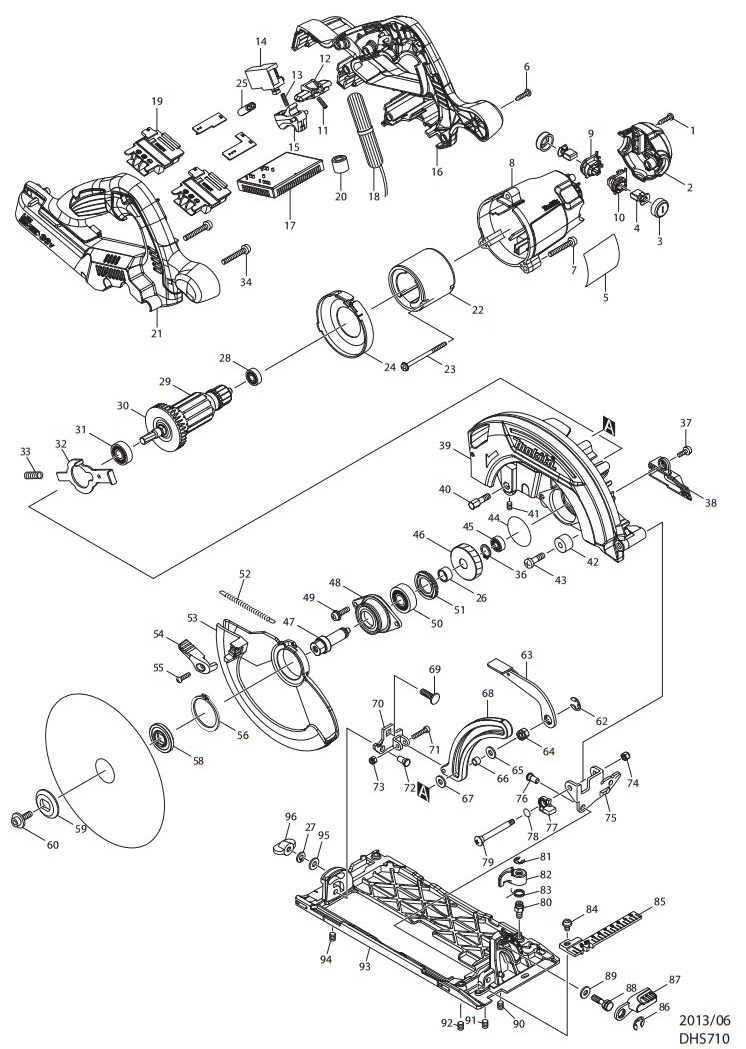

DHS710RF2J / RM2J / PM2J充电式电圆锯
| 充电式电圆锯 | DHS710RF2J / RM2J / PM2J |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 266326-2 | 自攻螺丝 M4×18 | 2 |
| 2 | 454697-1 | 后盖 | 1 |
| 3 | 643829-7 | 碳刷盖 | 2 |
| 4 | 194928-3 | 碳刷 CB-442 | 1 |
| 6 | 266326-2 | 自攻螺丝 M4×18 | 9 |
| 7 | 911258-5 | 半圆头螺丝 M5X35 WR | 3 |
| 8 | 454693-9 | 机壳 | 1 |
| 9 | 644505-6 | 碳刷握 | 1 |
| 10 | 644506-4 | 碳刷握 | 1 |
| 11 | 231469-9 | 压簧 4 | 1 |
| 12 | 419664-3 | 锁定杆 | 1 |
| 13 | 231469-9 | 压簧 4 | 1 |
| 14 | 650730-9 | 开关 TG72BD-6 | 1 |
| 15 | 419665-1 | 开关杆 | 1 |
| 16 | 187768-6 | 手柄组件 | 1 |
| 16C01 | 263005-3 | 橡胶柱 6 | 4 |
| 包含零件. 21 | |||
| 17 | 620305-8 | 控制器 | 1 |
| 18 | 632B66-0 | 牵头组 | 1 |
| 19 | 643899-6 | 电池接板 | 2 |
| 21 | 187768-6 | 手柄组件 | 1 |
| 21C01 | 263005-3 | 橡胶柱 6 | 4 |
| 包含零件. 16 | |||
| 22 | 638571-3 | 定子 | 1 |
| 23 | 266292-3 | 自攻螺丝 4X65 | 2 |
| 24 | 454696-3 | 挡风圈 | 1 |
| 26 | 257349-1 | 衬套 12 | 1 |
| 27 | 942151-2 | 弹簧垫圈 6 | 1 |
| 28 | 210017-7 | 轴承607DDW | 1 |
| 29 | 519332-9 | 转子 | 1 |
| 包含零件. 28，30，31 | |||
| 30 | 240045-8 | 风叶 55 | 1 |
| 31 | 210059-1 | 轴承6000DDW | 1 |
| 32 | 344681-3 | 主轴锁定杆 | 1 |
| 33 | 233117-6 | 压簧 6 | 1 |
| 34 | 911258-5 | 半圆头螺丝 M5X35 WR | 2 |
| 36 | 961052-5 | 挡圈S－12 | 1 |
| 37 | 911223-4 | 半圆头螺丝 M5X16 WR | 1 |
| 38 | 453285-1 | 导管 | 1 |
| 39 | 142365-5 | 护罩 | 1 |
| 39C01 | 213434-0 | O形圈 26 | 1 |
| 40 | 265594-4 | 内六角螺栓 M6X18 | 1 |
| 41 | 266229-0 | 六角沉头螺丝M5x10 | 1 |
| 42 | 262552-1 | 橡胶套 6 | 1 |
| 43 | 251247-1 | 半圆头螺丝 M6X20 | 1 |
| 44 | 213512-6 | O形圈 39 | 1 |
| 45 | 210028-2 | 轴承 606ZZ | 1 |
| 46 | 227786-3 | 斜齿轮 49 | 1 |
| 47 | 326357-4 | 主轴 | 1 |
| 48 | 319088-2 | 轴承室 | 1 |
| 49 | 911233-1 | 半圆头螺丝 M5X20 | 2 |
| 50 | 211129-9 | 轴承 6201DDW | 1 |
| 51 | 285852-2 | 轴承挡圈 19-33 | 1 |
| 52 | 231877-4 | 拉簧 4 | 1 |
| 53 | 319072-7 | 安全盖 | 1 |
| 54 | 272258-3 | 杆 37 | 1 |
| 55 | 265178-8 | 半圆头螺丝 M4X16 | 1 |
| 56 | 961155-5 | 挡圈 S－38 | 1 |
| 58 | 224412-5 | 内压板 35 | 1 |
| 59 | 224409-4 | 外压板 35 | 1 |
| 60 | 266308-4 | 内六角螺栓 M6X20 | 1 |
| 62 | 257982-9 | 止动环 E-8 | 1 |
| 63 | 272279-5 | 杆板 | 1 |
| 64 | 264096-7 | 螺母 M6 | 1 |
| 65 | 267100-1 | 平垫圈 6 | 1 |
| 66 | 257669-3 | 套筒 6 | 1 |
| 67 | 267100-1 | 平垫圈 6 | 1 |
| 68 | 141312-3 | 深度规 | 1 |
| 69 | 251919-8 | 圆头方形螺栓 M6X20 | 1 |
| 70 | 165670-3 | 后角规 | 1 |
| 71 | 922137-2 | 螺栓 M4X20 | 1 |
| 72 | 256480-0 | 側销 6-7 | 1 |
| 73 | 252126-6 | 六角螺母 M4-73 | 1 |
| 74 | 252103-8 | 六角锁紧螺母M5 | 1 |
| 75 | 345590-9 | 角度导向规 | 1 |
| 76 | 256480-0 | 側销 6-7 | 1 |
| 77 | 318823-5 | 塞 | 1 |
| 78 | 213062-1 | O形圈 9 | 1 |
| 79 | 266734-7 | 螺丝 L5 | 1 |
| 80 | 265571-6 | 螺栓 M6X10 | 2 |
| 81 | 961012-7 | 挡圈 E－5 | 2 |
| 82 | 453165-1 | 锁定杆 | 2 |
| 83 | 233596-8 | 拉簧 11 | 2 |
| 84 | 911203-0 | 盘头螺钉M5X8 | 1 |
| 85 | 453286-9 | 顶部导向规 | 1 |
| 86 | 257982-9 | 止动环 E-8 | 1 |
| 87 | 272272-9 | 杆 45 | 1 |
| 88 | 266735-5 | 螺栓 M5X20 | 1 |
| 89 | 941151-9 | 平垫圈 6 | 1 |
| 90 | 266208-8 | 螺丝 M6X8 | 1 |
| 91 | 266208-8 | 螺丝 M6X8 | 1 |
| 92 | 266208-8 | 螺丝 M6X8 | 1 |
| 93 | 318819-6 | 底板 | 1 |
| 94 | 266208-8 | 螺丝 M6X8 | 1 |
| 95 | 941151-9 | 平垫圈 6 | 1 |
| 96 | 252631-3 | 螺丝 M6 | 1 |
| A01 | 164095-8 | 平行导尺 | 1 |
| A02 | 783217-7 | 六角扳手 5 | 1 |
| A03 | D-09123 | 锯片 185X20X40T | 1 |
