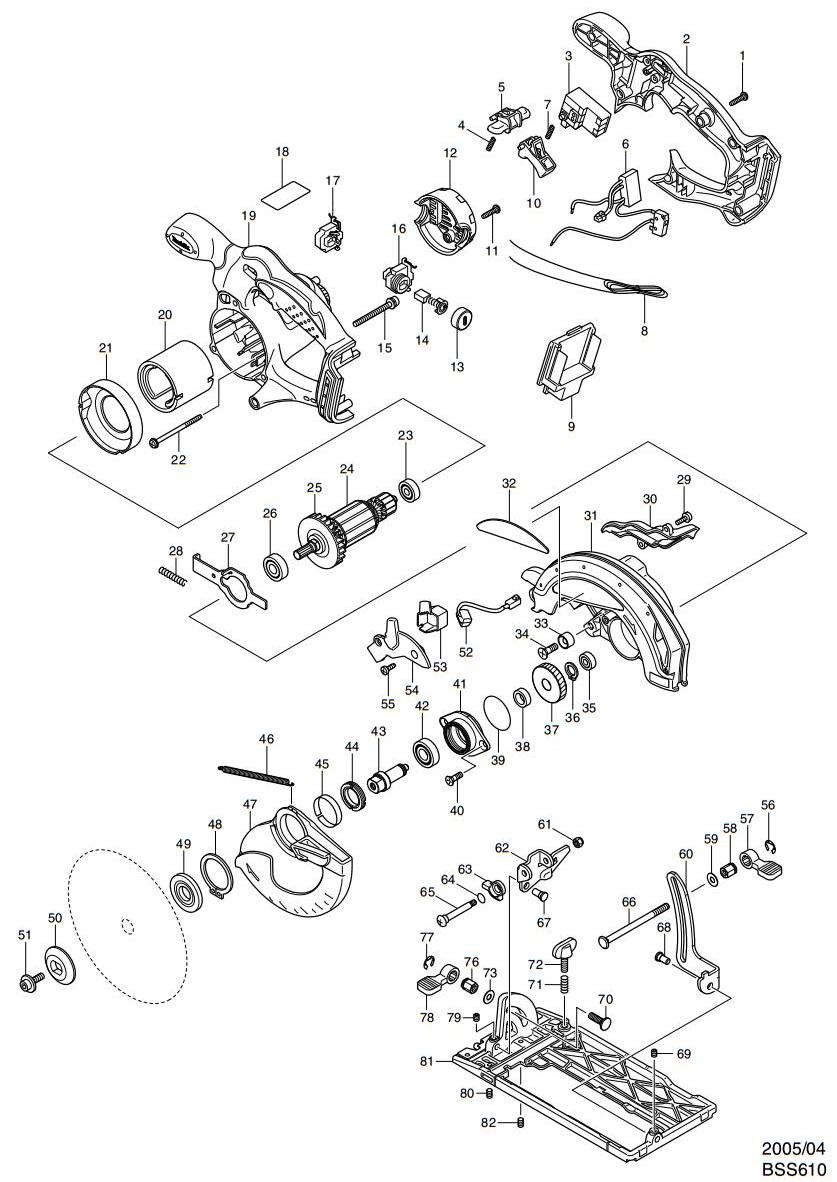

BSS610RFE·DSS610RFE/RME充电式圆锯
| 充电式圆锯 | BSS610RFE·DSS610RFE/RME |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 265995-6 | 自攻螺丝 PT4X18 | 6 |
| 2 | 419279-6 | 手柄盖 | 1 |
| 3 | 650631-1 | 开关 | 1 |
| 4 | 231469-9 | 压簧 4 | 1 |
| 5 | 419322-1 | 锁定按钮 | 1 |
| 6 | 631695-4 | 电源电路 | 1 |
| 7 | 231469-9 | 压簧 4 | 1 |
| 8 | 638432-7 | 导线 | 1 |
| 9 | 643859-8 | 电池接板 | 1 |
| 10 | 419176-6 | 开关按钮 | 1 |
| 11 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 12 | 419281-9 | 后盖 | 1 |
| 13 | 643941-3 | 碳刷盖 | 2 |
| 14 | 194435-6 | 碳刷 CB-441 | 1 |
| 15 | 911263-2 | 半圆头螺丝 M5X40 WR | 3 |
| 16 | 643814-0 | 碳刷握 | 1 |
| 17 | 643813-2 | 碳刷握 | 1 |
| 19 | 419278-8 | 机壳 | 1 |
| 20 | 638107-8 | 电动机壳 | 1 |
| 21 | 419285-1 | 挡风圈 | 1 |
| 22 | 266292-3 | 自攻螺丝 4X65 | 2 |
| 23 | 210023-2 | 轴承627DDW | 1 |
| 24 | 519173-3 | 转子 18V | 1 |
| 包含零件. 23,25,26 | |||
| 25 | 241869-5 | 风叶55 | 1 |
| 26 | 211061-7 | 轴承 6000LLB | 1 |
| 27 | 346059-6 | 锁定销 | 1 |
| 28 | 233092-6 | 压簧 5 | 1 |
| 29 | 911118-1 | 平圆头螺栓 M4X12 | 2 |
| 30 | 419284-3 | 鼓风口 | 1 |
| 31 | 188045-9 | 固定护罩 | 1 |
| 31 | 213434-0 | O形圈 26 | 1 |
| 包含零件. 32 | |||
| 33 | 262049-0 | 橡胶圈6 | 1 |
| 34 | 251368-9 | 沉头螺钉M6 | 1 |
| 35 | 210028-2 | 轴承 606ZZ | 1 |
| 36 | 961052-5 | 挡圈S－12 | 1 |
| 37 | 227156-6 | 直齿轮 52 | 1 |
| 38 | 257173-2 | O圈 12 | 1 |
| 39 | 213512-6 | O形圈 39 | 1 |
| 40 | 265034-2 | 螺丝钉 M5X16 MECK | 2 |
| 41 | 318009-1 | 轴承室 | 1 |
| 42 | 211131-2 | 轴承 6001DDW | 1 |
| 43 | 324626-7 | 主轴 | 1 |
| 44 | 285845-9 | 轴承保持架 19-29 | 1 |
| 45 | 345469-4 | 弹性圈 | 1 |
| 46 | 231821-1 | 拉簧 3 | 1 |
| 47 | 419286-9 | 安全护罩 | 1 |
| 48 | 961152-1 | 档圈 S-34 | 1 |
| 49 | 224397-5 | 内压板 40 | 1 |
| 50 | 224282-2 | 外压板40 | 1 |
| 51 | 266133-3 | 内六角螺栓 M6X20 | 1 |
| 52 | 631694-6 | 指示灯 | 1 |
| 53 | 419341-7 | 连接盒 | 1 |
| 54 | 419282-7 | 灯罩 | 1 |
| 55 | 266026-4 | 自攻螺丝PT4X12 | 2 |
| 56 | 961014-3 | 挡圈 E-8 | 1 |
| 57 | 272229-0 | 手杆40 | 1 |
| 58 | 252158-3 | 六角螺母 M6 | 1 |
| 59 | 941151-9 | 平垫圈 6 | 1 |
| 60 | 345658-1 | 深度规 | 1 |
| 61 | 252103-8 | 六角锁紧螺母M5 | 1 |
| 62 | 345657-3 | 角度规 | 1 |
| 63 | 317986-4 | 止动塞 | 1 |
| 64 | 213062-1 | O形圈 9 | 1 |
| 65 | 265084-7 | 十字螺丝 M5 | 1 |
| 66 | 266194-3 | 平头螺栓 M6X90 | 1 |
| 67 | 256480-0 | 側销 6-7 | 1 |
| 68 | 256480-0 | 側销 6-7 | 1 |
| 69 | 266264-8 | 内六角螺丝 M5X6 | 1 |
| 70 | 251919-8 | 圆头方形螺栓 M6X20 | 1 |
| 71 | 231007-7 | 压簧 6 | 1 |
| 72 | 251896-4 | 翼形螺丝 M5X20 | 1 |
| 73 | 941151-9 | 平垫圈 6 | 1 |
| 76 | 252133-9 | 六角螺母 M6 | 1 |
| 77 | 961014-3 | 挡圈 E-8 | 1 |
| 78 | 272251-7 | 锁定杆 30 | 1 |
| 79 | 266264-8 | 内六角螺丝 M5X6 | 1 |
| 80 | 266229-0 | 六角沉头螺丝M5x10 | 1 |
| 81 | 154832-8 | 底板 | 1 |
| 81 | 816851-9 | 刻度盘 | 1 |
| 82 | 266229-0 | 六角沉头螺丝M5x10 | 1 |
| 85 | 253186-1 | 平垫圈7 | 1 |
| A01 | 164095-8 | 平行导尺 | 1 |
| A03 | 194476-2 | 电池组件 BL1830 | 2 |
| A04 | 783203-8 | 六角扳手 | 1 |
| A05 | 824757-7 | 塑料携带箱 | 1 |
| A05 | 163455-1 | 固定板 | 2 |
| A08 | 450128-8 | 电池盖 | 1 |
