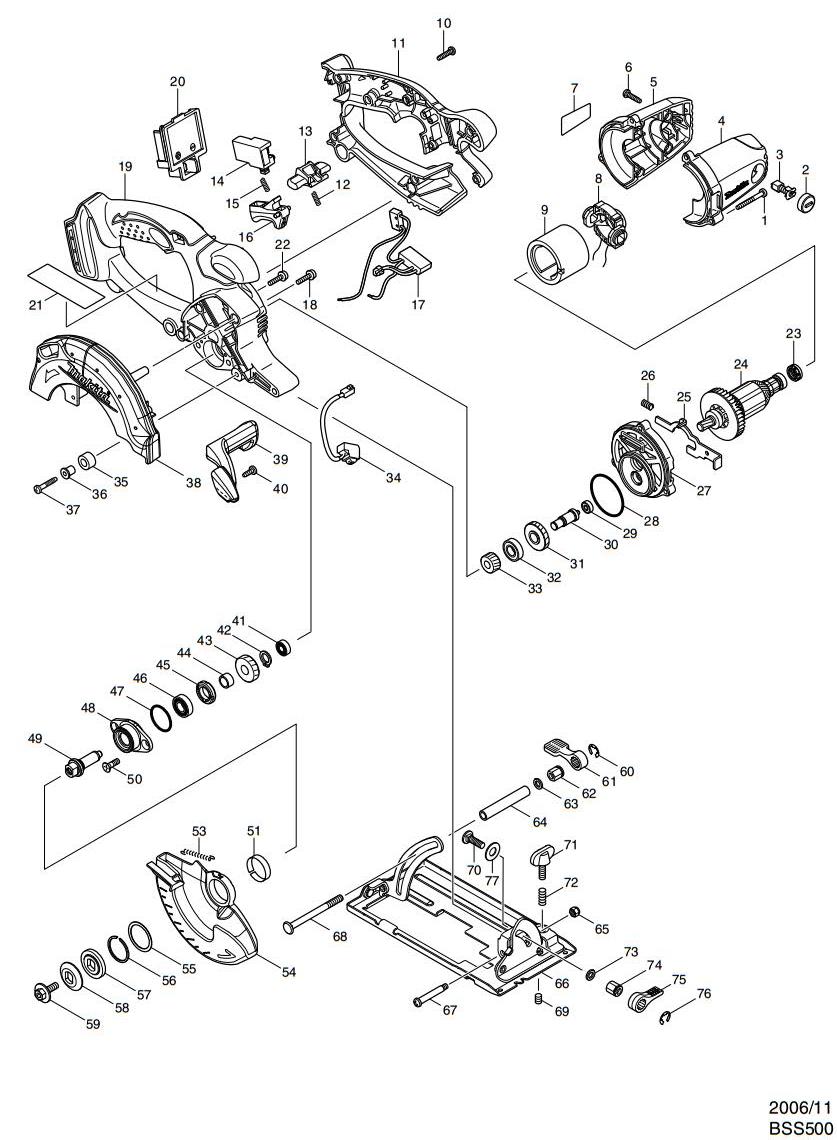

BSS500Z(裸机)/DSS500Z充电式圆锯
| 充电式圆锯 | BSS500Z(裸机)/DSS500Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 266053-1 | 自攻螺丝 4X35 | 3 |
| 2 | 643807-7 | 碳刷盖 | 2 |
| 3 | 191971-3 | 碳刷 CB-430 | 1 |
| 4 | 188209-5 | 机壳 | 1 |
| 包含零件. 5 | |||
| 5 | 188209-5 | 机壳 | 1 |
| 包含零件. 4 | |||
| 6 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 8 | 638502-2 | 定子托架 | 1 |
| 9 | 638420-4 | 电动机壳 | 1 |
| 10 | 265995-6 | 自攻螺丝 PT4X18 | 7 |
| 11 | 419661-9 | 手柄 L | 1 |
| 12 | 231469-9 | 压簧 4 | 1 |
| 13 | 419664-3 | 锁定杆 | 1 |
| 14 | 651956-6 | 开关 TG72BD | 1 |
| 15 | 231469-9 | 压簧 4 | 1 |
| 16 | 419665-1 | 开关杆 | 1 |
| 17 | 620124-2 | 电路 | 1 |
| 18 | 911133-5 | 半圆头螺丝 M4X18 | 1 |
| 19 | 419936-6 | 手柄 R | 1 |
| 20 | 643847-5 | 电池接板 | 1 |
| 22 | 911133-5 | 半圆头螺丝 M4X18 | 3 |
| 23 | 421977-0 | 橡皮环 13 | 1 |
| 24 | 619214-6 | 转子 | 1 |
| 25 | 345643-4 | 主轴锁定杆 | 1 |
| 26 | 233117-6 | 压簧 6 | 1 |
| 27 | 419656-2 | 齿轮箱 | 1 |
| 28 | 213560-5 | O形圈44 | 1 |
| 29 | 210036-3 | 轴承 604ZZ | 1 |
| 30 | 324729-7 | 齿轮轴 | 1 |
| 31 | 226643-2 | 斜齿轮 35 | 1 |
| 32 | 210080-0 | 轴承 6900ZZ | 1 |
| 33 | 226635-1 | 斜齿轮 15 | 1 |
| 34 | 631550-0 | LED电路 | 1 |
| 35 | 262566-0 | 橡胶衬套 6 | 1 |
| 36 | 262563-6 | 衬套 4 | 1 |
| 37 | 265999-8 | 自攻螺丝 PT4X25 | 1 |
| 38 | 318152-6 | 护罩 | 1 |
| 39 | 419935-8 | 喷嘴 | 1 |
| 40 | 266026-4 | 自攻螺丝PT4X12 | 1 |
| 41 | 210006-2 | 轴承 696ZZ | 1 |
| 42 | 961006-2 | 挡圈 S―10 | 1 |
| 43 | 226640-8 | 斜齿轮 23 | 1 |
| 44 | 257760-7 | 衬套 10 | 1 |
| 45 | 285847-5 | 轴承保持架 14-23 | 1 |
| 46 | 210069-8 | 轴承 6900DDW | 1 |
| 47 | 213435-8 | O形圈 26 | 1 |
| 48 | 318087-1 | 轴承室 | 1 |
| 49 | 324730-2 | 主轴 | 1 |
| 50 | 265034-2 | 螺丝钉 M5X16 MECK | 2 |
| 51 | 345470-9 | 环 | 1 |
| 53 | 231835-0 | 拉簧 4 | 1 |
| 54 | 419933-2 | 安全护罩 | 1 |
| 55 | 267127-1 | 平垫圈 26 | 1 |
| 56 | 257938-2 | 挡圈 WR-26 | 1 |
| 57 | 224391-7 | 内压板 30 | 1 |
| 58 | 224404-4 | 外压板 30 | 1 |
| 59 | 266458-5 | 螺栓 M6X18 | 1 |
| 60 | 961014-3 | 挡圈 E-8 | 1 |
| 61 | 272229-0 | 手杆40 | 1 |
| 62 | 252159-1 | 六角螺母 M6 | 1 |
| 63 | 941151-9 | 平垫圈 6 | 1 |
| 64 | 331733-9 | 管套 6 | 1 |
| 65 | 252103-8 | 六角锁紧螺母M5 | 1 |
| 66 | 158252-8 | 底板 | 1 |
| 67 | 265056-2 | 半圆头螺丝 | 1 |
| 68 | 266405-6 | 平头螺栓 M6X75 | 1 |
| 69 | 266225-8 | 螺丝 M6X8 | 1 |
| 70 | 251919-8 | 圆头方形螺栓 M6X20 | 1 |
| 71 | 251896-4 | 翼形螺丝 M5X20 | 1 |
| 72 | 231007-7 | 压簧 6 | 1 |
| 73 | 941151-9 | 平垫圈 6 | 1 |
| 74 | 252133-9 | 六角螺母 M6 | 1 |
| 75 | 272251-7 | 锁定杆 30 | 1 |
| 76 | 961014-3 | 挡圈 E-8 | 1 |
| 77 | 267231-6 | 平垫圈 9 | 1 |
| A01 | 164095-8 | 平行导尺 | 1 |
| A03 | 783203-8 | 六角扳手 | 1 |
| A04 | B-09949 | 硬质合金锯片 136X20X16T | 1 |
