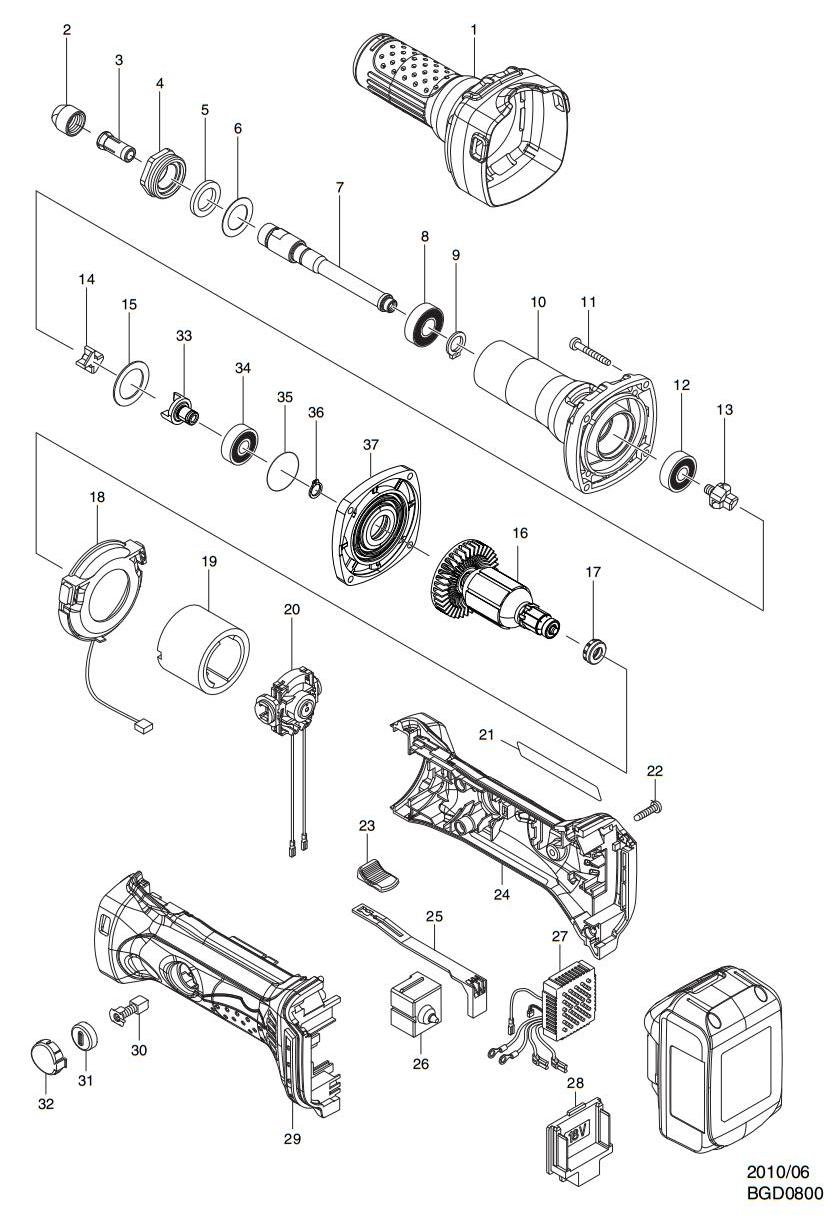

BGD800Z(裸机)/DGD800Z(裸机)充电式电磨
| 充电式电磨 | BGD800Z(裸机)/DGD800Z(裸机) |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 424380-4 | 橡胶套 | 1 |
| 2 | 763668-0 | 筒夹螺母 | 1 |
| 3 | 763670-3 | 锥形筒夹 6MM | 1 |
| 4 | 317999-5 | 轴承保持架 | 1 |
| 5 | 443124-3 | 毛毡环 17 | 1 |
| 6 | 267329-9 | 平垫圈 18 | 1 |
| 7 | 326010-2 | 主轴 | 1 |
| 8 | 211101-1 | 轴承6001LLB | 1 |
| 9 | 961052-5 | 挡圈S－12 | 1 |
| 10 | 318000-9 | 头壳 | 1 |
| 11 | 266361-0 | 自攻螺丝 M4X30 | 4 |
| 12 | 210042-8 | 轴承 629LLB | 1 |
| 13 | 324639-8 | 联轴节 | 1 |
| 14 | 421942-9 | 衬垫 | 1 |
| 15 | 267126-3 | 平垫圈22 | 1 |
| 16 | 619284-5 | 转子 | 1 |
| 包含零件. 17 | |||
| 17 | 421977-0 | 橡皮环 13 | 1 |
| 18 | 631714-6 | 指示灯 | 1 |
| 19 | 638627-2 | 定子 | 1 |
| 20 | 638448-2 | 碳刷握总成 | 1 |
| 22 | 266326-2 | 自攻螺丝 M4×18 | 5 |
| 23 | 419566-3 | 开关按扭 | 1 |
| 24 | 188761-3 | 机壳 | 1 |
| 包含零件. 29 | |||
| 25 | 419519-2 | 开关杆 | 1 |
| 26 | 650579-7 | 开关 1246.3223 | 1 |
| 27 | 620072-5 | 控制器 | 1 |
| 28 | 643838-6 | 电池接板 | 1 |
| 29 | 188761-3 | 机壳 | 1 |
| 包含零件. 24 | |||
| 30 | 191971-3 | 碳刷 CB-430 | 1 |
| 31 | 643929-3 | 碳刷盖 | 2 |
| 32 | 419518-4 | 固定盖 | 2 |
| 33 | 326009-7 | 联轴节 | 1 |
| 34 | 210042-8 | 轴承 629LLB | 1 |
| 35 | 213445-5 | O形圈 26 | 1 |
| 36 | 961005-4 | 挡圈 S－9 | 1 |
| 37 | 317821-6 | 齿轮箱盖 | 1 |
| A01 | 781039-9 | 扳手 13 | 2 |
