BBX7600汽油吹风机(4冲程)
| 汽油吹风机(4冲程) | BBX7600 |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |

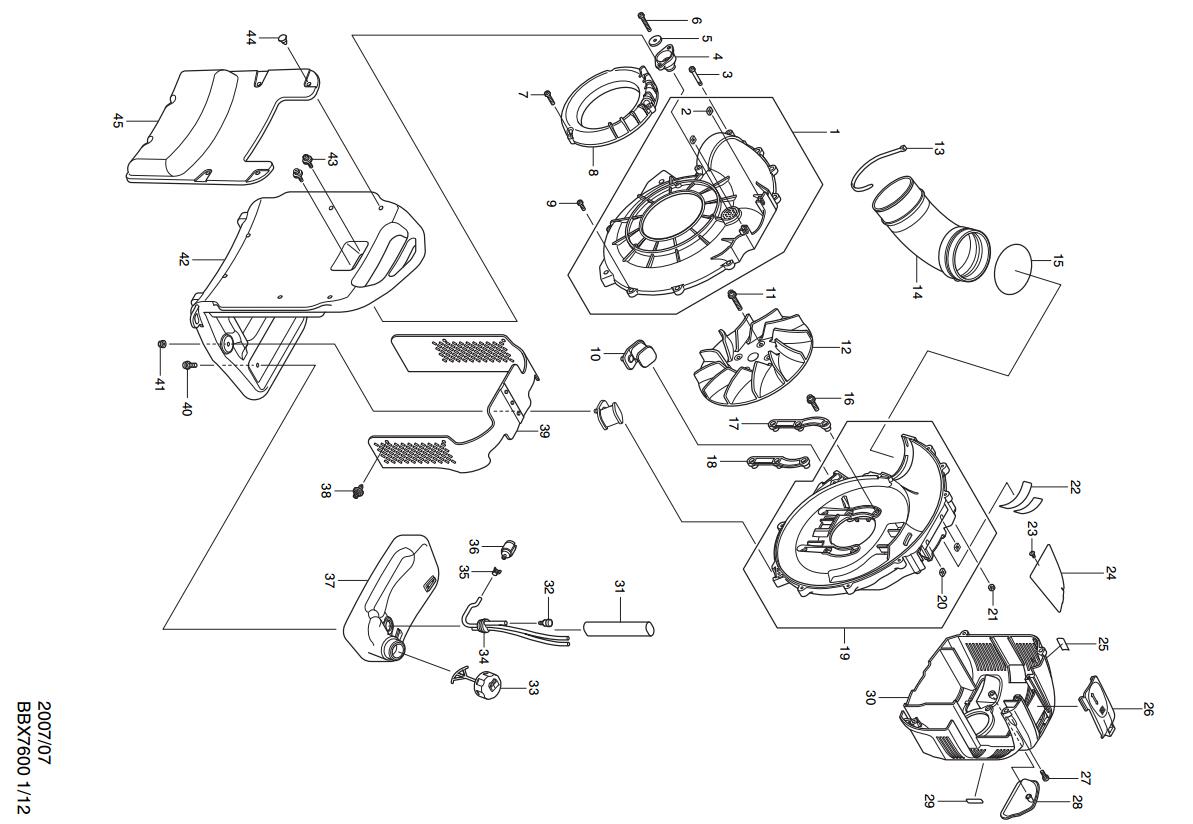

| 1 | 6671007001 | 涡轮箱组件1 | 1 |
| 包含零件.2 | |||
| 2 | 6671005010 | 方形螺母 | 2 |
| 3 | 0140059220 | 螺丝M5*65 | 2 |
| 4 | 6671002000 | 减震阀 1 | 1 |
| 5 | 0200059910 | 垫圈M5 | 1 |
| 6 | 0043105400 | 平锥头铆钉M5*40 | 1 |
| 7 | 0150059730 | 自攻螺钉M5*25 | 3 |
| 8 | 6671001000 | 内挡圈 | 1 |
| 9 | 0150059800 | 自攻螺丝 M5X18 | 9 |
| 10 | 6671003000 | 减震阀 2 | 2 |
| 11 | 0119069690 | 内六角头螺栓M6*40 | 4 |
| 12 | 6671004000 | 飞轮 | 1 |
| 13 | 0563379990 | 金属带 | 1 |
| 14 | 6671500400 | 肘 | 1 |
| 15 | 0240989990 | O形圈 | 1 |
| 16 | 0119069680 | 内六角头螺栓M6*30 | 6 |
| 17 | 6671500200 | 底板1 | 1 |
| 18 | 6671500300 | 底版2 | 1 |
| 19 | 6671008002 | 涡轮箱组件2 | 1 |
| 包含零件.20 | |||
| 20 | 6671005010 | 方形螺母 | 2 |
| 21 | 931202-6 | 六角螺母 M5 | 2 |
| 23 | 0150049820 | 自攻螺丝4*6 | 1 |
| 24 | 6676500700 | 消音盖 | 1 |
| 26 | 6656500100 | 保护盖 | 1 |
| 27 | 0150059800 | 自攻螺丝 M5X18 | 4 |
| 28 | 6676500100 | 油盖 | 1 |
| 29 | 6419504300 | 标签 | 1 |
| 30 | 6676500804 | 发动机罩 | 1 |
| 31 | 0851159861 | 导管 | 1 |
| 32 | 168396-6 | 吸油头 | 1 |
| 33 | 125472-9 | 油箱盖组件 | 1 |
| 34 | 0851339960 | 导管 | 1 |
| 35 | 345920-4 | 箍带 | 1 |
| 36 | 5806502900 | 过滤器 | 1 |
| 37 | 453618-0 | 油箱 | 1 |
| 38 | 6672500300 | 摆动铆钉 | 4 |
| 39 | 6672002000 | 保护罩 | 1 |
| 40 | 0043706120 | 螺丝M6*12 | 2 |
| 41 | 0023706000 | 凸缘螺母M6 | 2 |
| 42 | 6672001000 | 保护框架 | 1 |
| 43 | 0140059210 | 螺丝M5*16 | 2 |
| 44 | 6672500200 | 摆动铆钉 | 6 |
| 45 | 6672500000 | 保护垫 | 1 |

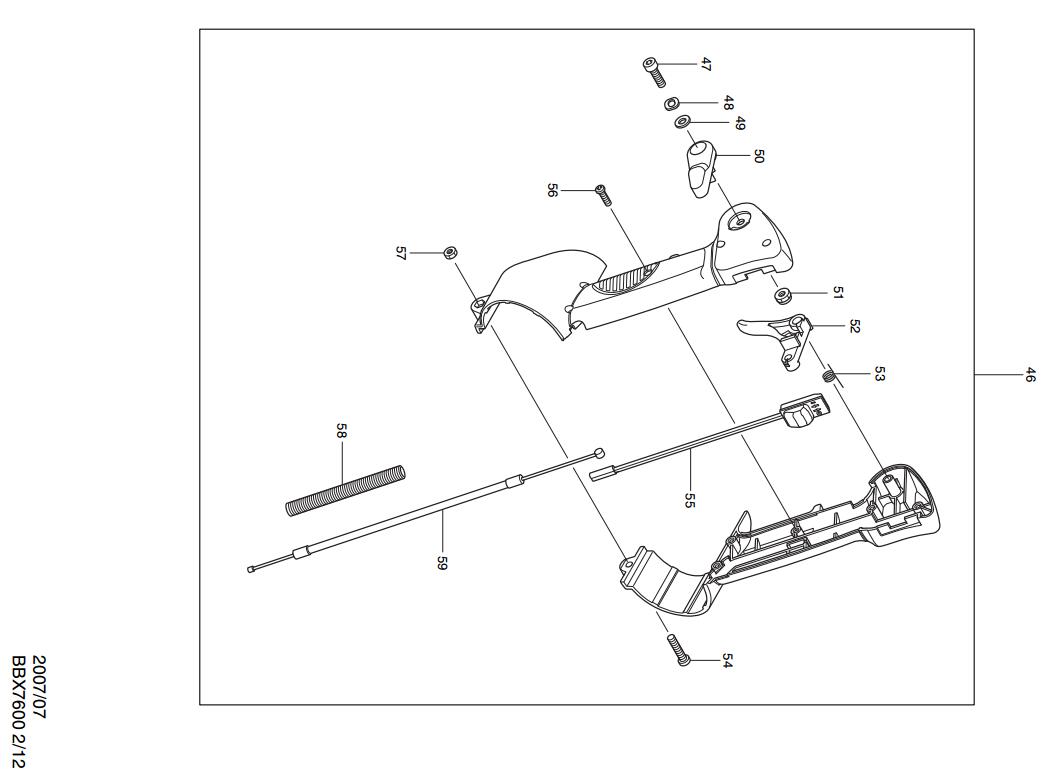

| 46 | 6675001002 | 控制杆组件 | 1 |
| 包含零件.47-59 | |||
| 47 | 6675001010 | 内六角头螺栓M6*20 | 1 |
| 48 | 0032206000 | 波形垫圈 | 1 |
| 49 | 0031106000 | 垫圈 | 1 |
| 50 | 6625500701 | 定位杆1 | 1 |
| 51 | 931302-2 | 六角螺母 M6 | 1 |
| 52 | 6625500601 | 定位杆2 | 1 |
| 53 | 6625500901 | 旋转弹簧 | 1 |
| 54 | 911242-0 | 半圆头螺丝 M5X25 | 1 |
| 55 | 6675004000 | 开关杆 | 1 |
| 56 | 6675001020 | 自攻螺丝4*16 | 5 |
| 57 | 931202-6 | 六角螺母 M5 | 1 |
| 58 | 6675500001 | 电缆管 | 1 |
| 59 | 0630139820 | 控制线 | 1 |
| 60 | 0119059570 | 内六角螺栓 M5X30 | 2 |

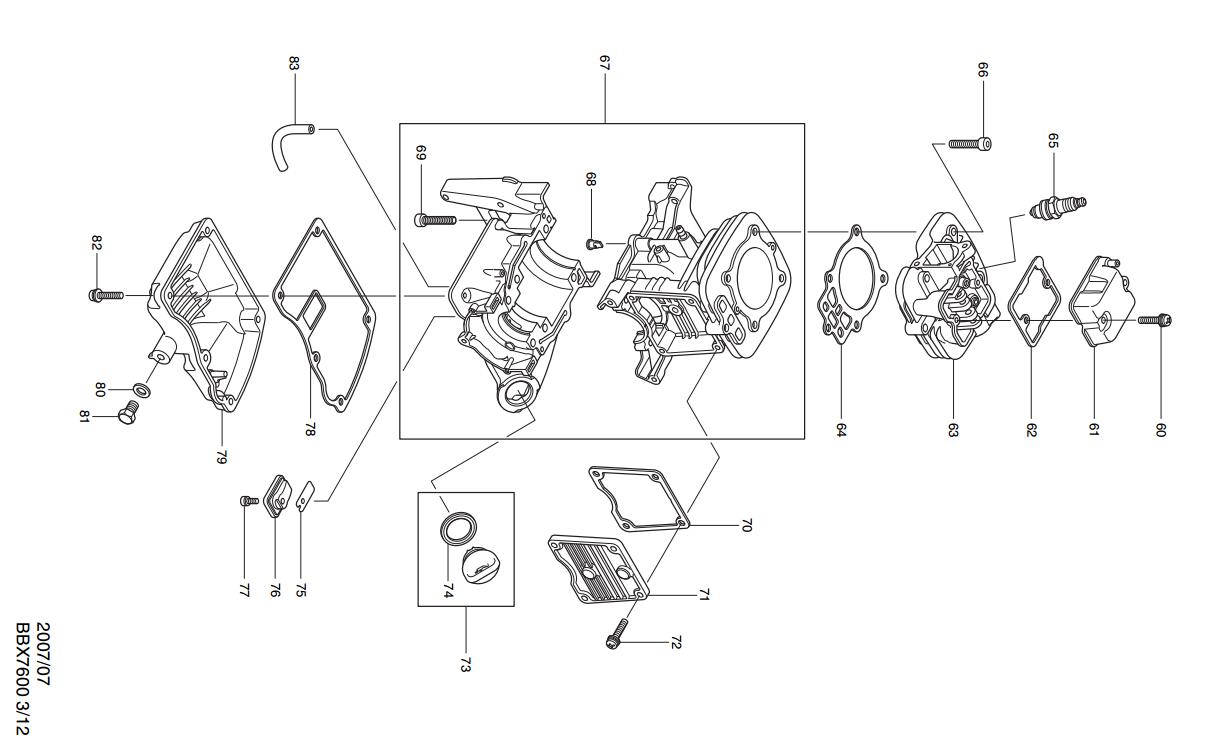

| 61 | 5971500701 | 摇杆盖 | 1 |
| 62 | 5971500900 | 摇杆垫圈盖 | 1 |
| 63 | 5971003002 | 汽缸固定盖 | 1 |
| 包含零件. 98，99 | |||
| 64 | 442167-2 | 气缸垫 | 1 |
| 65 | 0650109950 | 火花塞 | 1 |
| 66 | 0119069670 | 内六角头螺丝M6*35 | 5 |
| 67 | 5971007001 | 汽缸组件 | 1 |
| 包含零件.68，69 | |||
| 68 | 424201-0 | 止回阀 | 2 |
| 69 | 0119069930 | 内六角头螺丝M6*30 | 6 |
| 70 | 442168-0 | 垫片 | 1 |
| 71 | 318725-5 | 凸轮盖 | 1 |
| 72 | 0043605160 | 螺丝M5*16 | 4 |
| 73 | 6676005000 | 油盖组件 | 1 |
| 包含零件.74 | |||
| 74 | 0213229980 | 垫圈 | 1 |
| 75 | 346083-9 | 导阀 | 1 |
| 76 | 5931501300 | 护圈板 | 1 |
| 77 | 0119049980 | 内六角头螺栓M4*10 | 1 |
| 78 | 5976500100 | 油箱垫圈 | 1 |
| 79 | 5976500000 | 油箱 | 1 |
| 80 | 346452-4 | 垫圈 | 1 |
| 81 | 0016608120 | 螺母M8*12 | 1 |
| 83 | 0851109960 | 导管 | 1 |

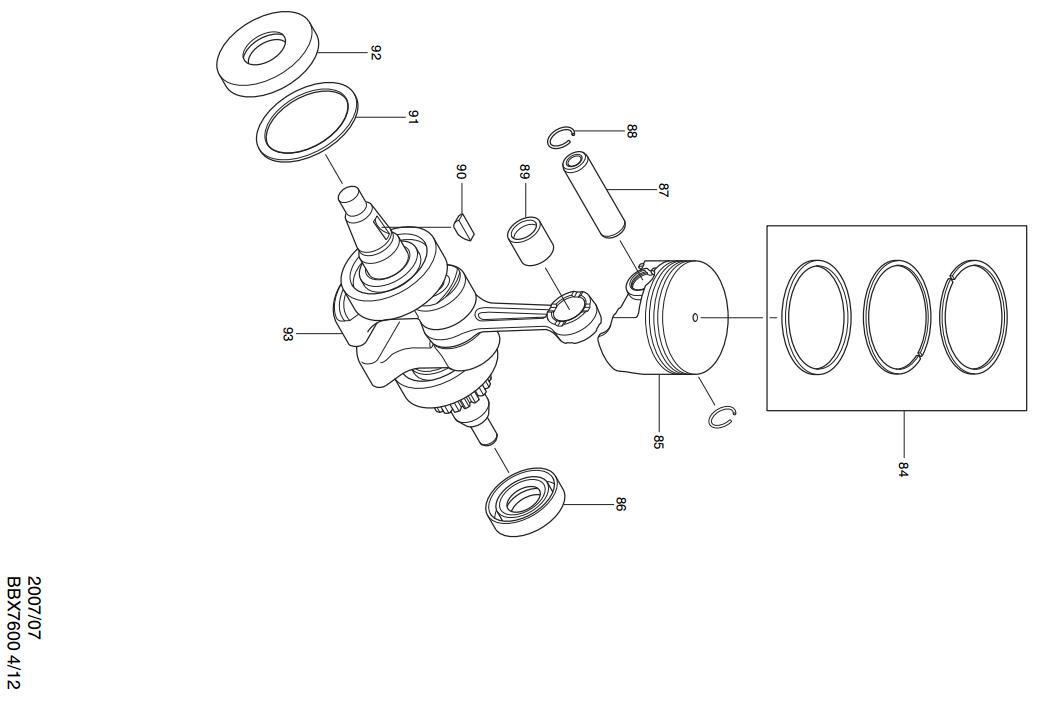

| 84 | 5972003000 | 活塞环 | 1 |
| 85 | 318726-3 | 活塞 | 1 |
| 86 | 213599-8 | 油封圈（S） | 1 |
| 87 | 5802500702 | 活塞销 | 1 |
| 88 | 233995-4 | 环簧12 | 2 |
| 89 | 0610129940 | 滚针筒轴承 | 1 |
| 90 | 0323049950 | 半圆键 | 1 |
| 91 | 267448-1 | 平垫圈41 | 1 |
| 92 | 213598-0 | 油封圈（L） | 1 |
| 93 | 5972002002 | 机轴 | 1 |

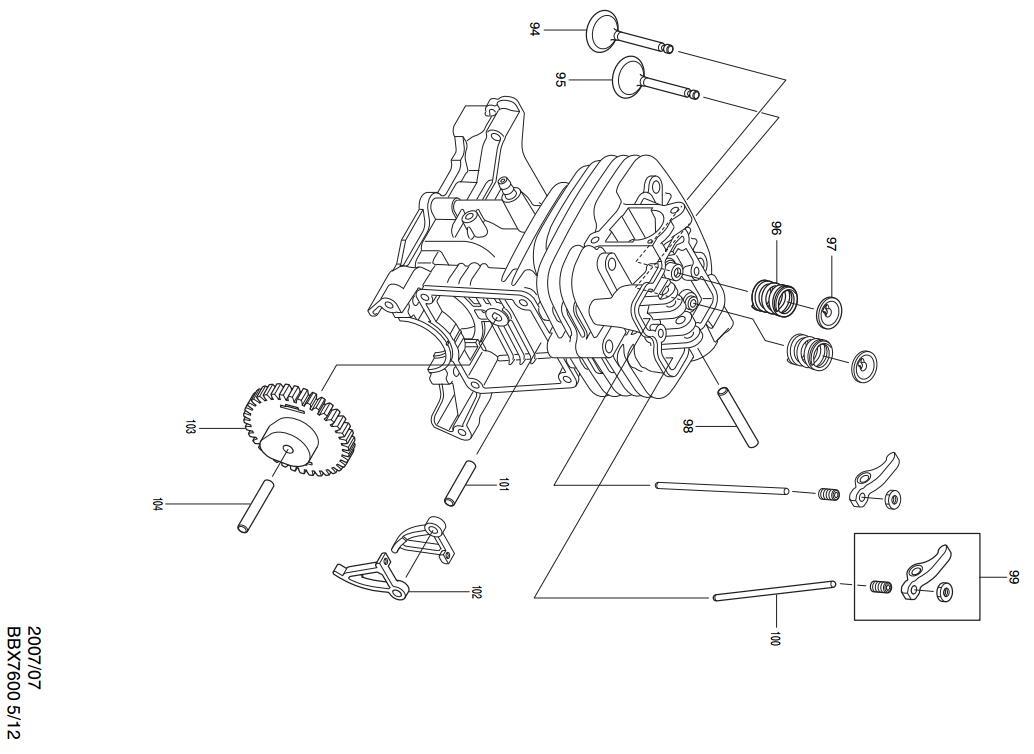

| 94 | 331964-0 | 进风门 | 1 |
| 95 | 331965-8 | 排风门 | 1 |
| 96 | 234212-5 | 弹簧 | 2 |
| 97 | 331966-6 | 弹簧盖 | 2 |
| 98 | 5973500501 | 轴 | 1 |
| 99 | 126005-3 | 摇杆臂组件 | 2 |
| 100 | 256526-2 | 推杆 | 2 |
| 101 | 5973500700 | 轴 | 1 |
| 102 | 5973500601 | 凸轮升降杆 | 2 |
| 103 | 5973002002 | 齿轮组件 | 1 |
| 104 | 256200-2 | 销 5 | 1 |

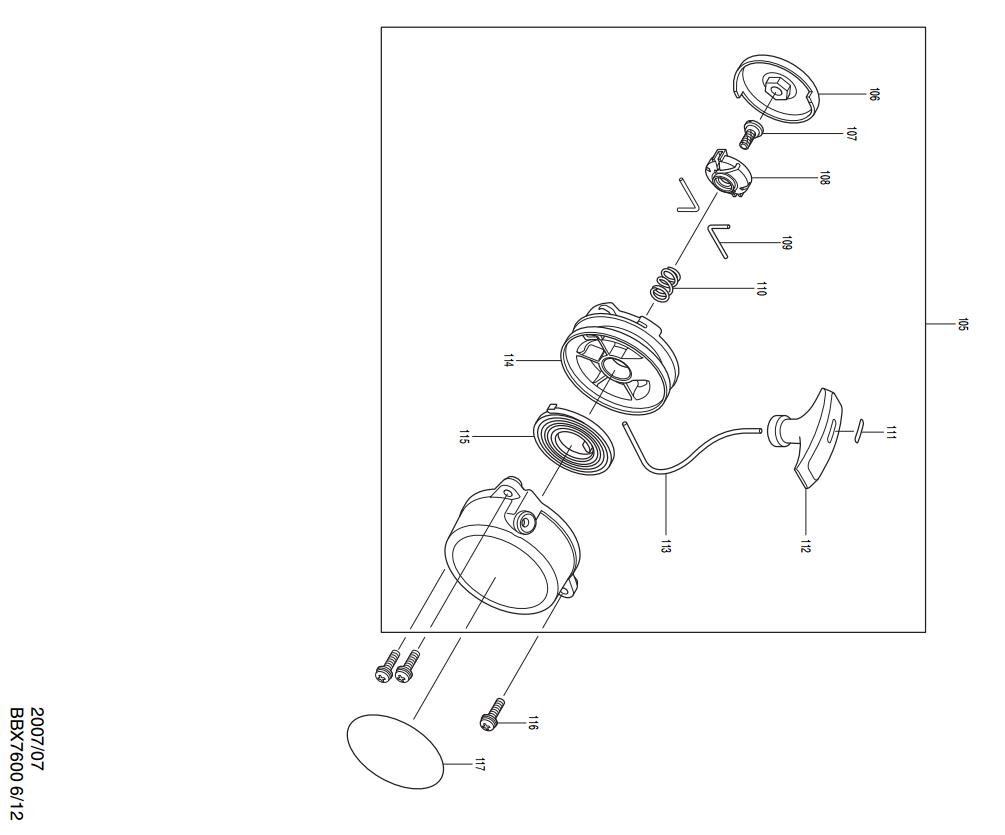

| 105 | 5975001000 | 启动机组件 | 1 |
| 包含零件.106-115 | |||
| 107 | 266585-8 | 自攻螺丝 5X12 | 1 |
| 108 | 5975002040 | 顶圈 | 1 |
| 109 | 5975002050 | 摆动臂 | 2 |
| 110 | 5975002030 | 摩擦弹簧 | 1 |
| 111 | 5315001030 | 塞 | 1 |
| 112 | 5315001020 | 启动旋纽 | 1 |
| 113 | 5975002110 | 启动绳 | 1 |
| 114 | 5975002020 | 卷轴 | 1 |
| 115 | 5255040030 | 螺旋弹簧 | 1 |
| 115 | 232262-4 | 启动弹簧 | 1 |
| 116 | 0140059360 | 螺栓 | 3 |

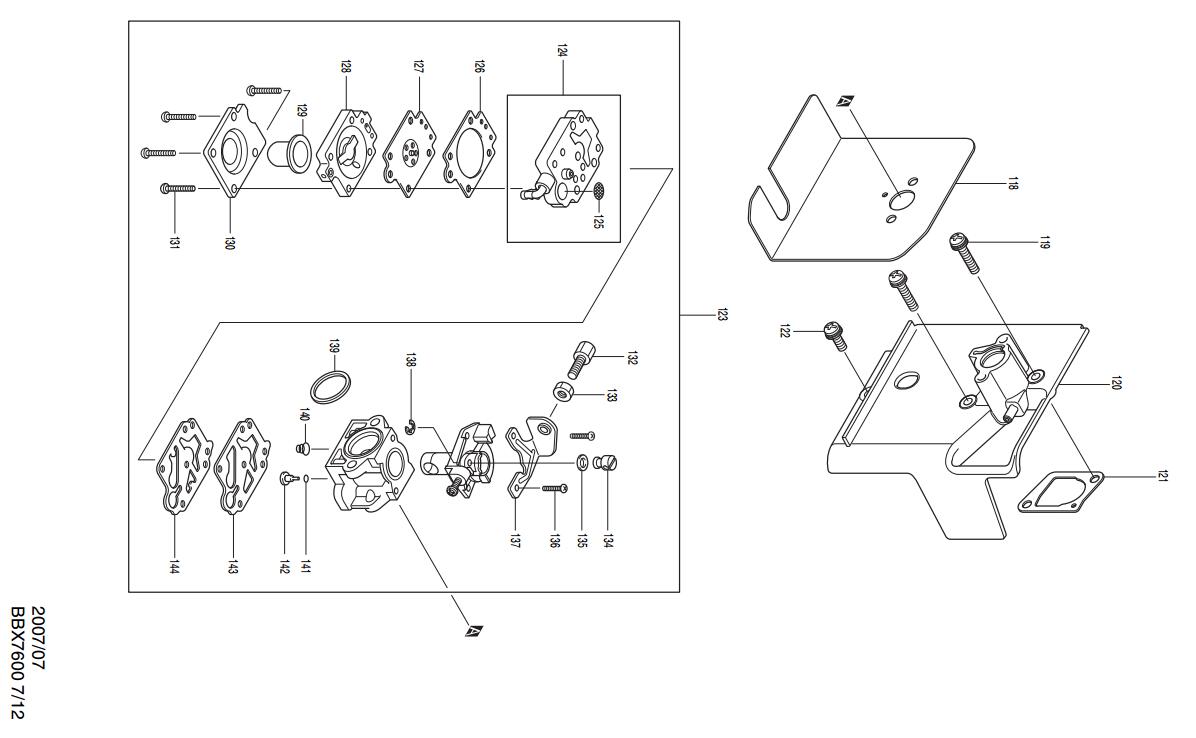

| 118 | 5973501200 | 汽化器垫 | 1 |
| 119 | 266749-4 | 内六角螺丝 | 2 |
| 120 | 5973009001 | 绝缘板 | 1 |
| 121 | 162333-2 | 绝缘垫圈 | 1 |
| 122 | 0119059490 | 内六角螺栓 M5X14 | 1 |
| 123 | 5976001000 | 汽化器组件 | 1 |
| 包含零件.124,126-144 | |||
| 124 | 5976001010 | 泵体组件 | 1 |
| 包含零件.125 | |||
| 125 | 352010-6 | 入口滤网 | 1 |
| 126 | 442154-1 | 隔膜垫片 | 1 |
| 127 | 168574-8 | 隔膜衬垫 | 1 |
| 128 | 140438-8 | 空气净化体 | 1 |
| 129 | 424314-7 | 泵油器 | 1 |
| 130 | 346270-0 | 泵油器盖 | 1 |
| 131 | 266582-4 | 自攻螺丝 3X24 | 4 |
| 132 | 5216008010 | 半圆头螺丝 | 1 |
| 133 | 264065-8 | 紧固螺母 | 1 |
| 134 | 325922-6 | 旋钮 | 1 |
| 135 | 413140-9 | 垫圈 | 1 |
| 136 | 5246001240 | 紧固螺丝 | 2 |
| 137 | 5236052020 | 线缆座 | 1 |
| 138 | 257964-1 | 止动环 E-3 | 1 |
| 139 | 5236018020 | 环总成 | 1 |
| 140 | 234183-6 | 锥形压簧 | 1 |
| 141 | 213538-8 | O形圈 2 | 1 |
| 142 | 5976001020 | 喷头60 | 1 |
| 143 | 442155-9 | 泵垫片 | 1 |
| 144 | 168575-6 | 泵隔膜 | 1 |
| 145 | 6676501200 | 旋转螺栓 | 2 |
| 146 | 6676002002 | 空气净化盖 | 1 |
| 147 | 6676500201 | 空气净化元件 | 1 |
| 148 | 0043605160 | 螺丝M5*16 | 4 |
| 149 | 6676003002 | 空气净化器组件 | 1 |
| 包含零件.150-153 | |||
| 150 | 6676501300 | 隔离板 | 1 |
| 151 | 424315-5 | 阀门芯 | 1 |
| 152 | 424316-3 | 止回阀 | 1 |
| 153 | 6676500500 | 控制阀板 | 1 |
| 154 | 412121-0 | 导管3-130 | 1 |
| 155 | 0561069990 | 软管夹 | 1 |
| 156 | 422096-5 | 导管 | 1 |
| 157 | 452952-5 | 软管接头 | 1 |
| 158 | 0851199960 | 导管 | 1 |
| 159 | 5973006000 | 进风管组件 | 1 |
| 包含零件.160-163 | |||
| 160 | 5973501800 | 吸气阀杆 | 1 |
| 161 | 5973501700 | 吸气盘 | 1 |
| 162 | 5973006010 | 自攻螺丝4*12 | 2 |
| 163 | 5973501900 | 进风盘 | 1 |
| 164 | 0043605650 | 螺丝M5*65 | 2 |
| 165 | 0561679990 | 软管夹 | 1 |
| 166 | 0561439990 | 软管夹 | 1 |
| 167 | 6676500400 | 空气清洁排泄管 | 1 |

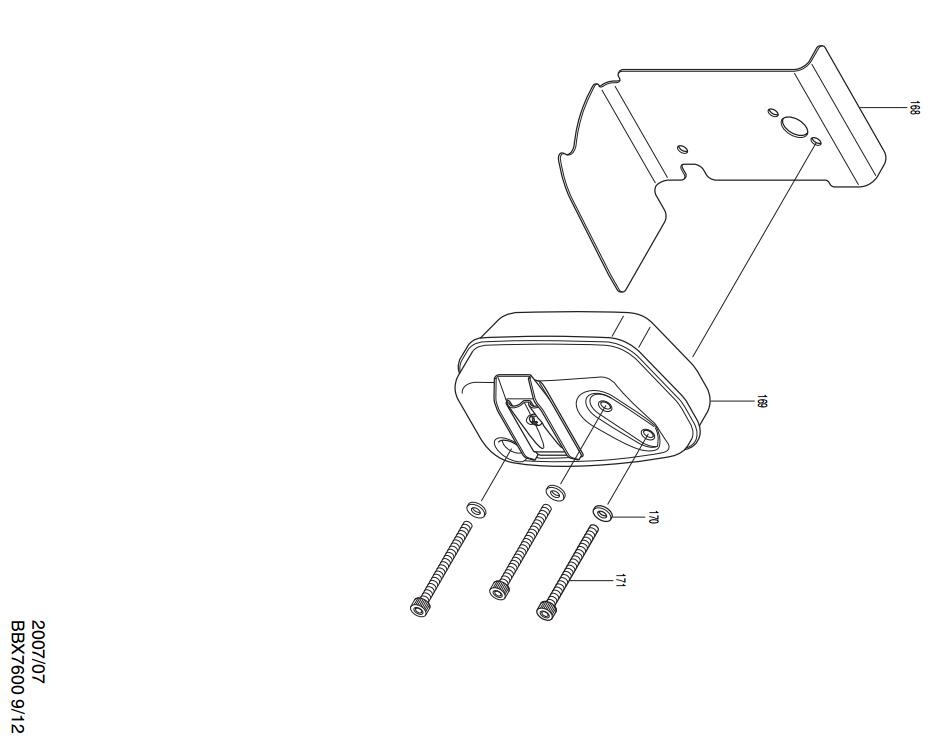

| 168 | 5973501301 | 消音垫圈 | 1 |
| 169 | 5973001003 | 消音器 | 1 |
| 170 | 0200069890 | 垫圈 | 3 |
| 171 | 266771-1 | 内六角螺栓M6*70 | 3 |

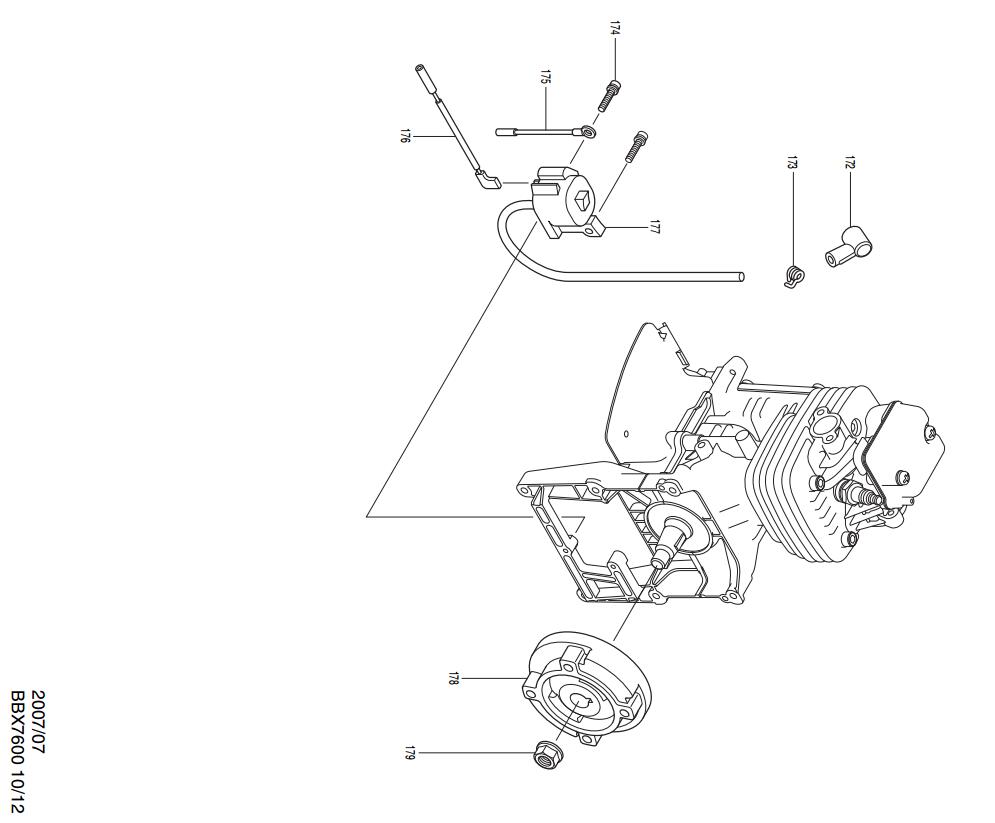

| 172 | 424105-6 | 火花塞帽 | 1 |
| 173 | 324891-8 | 火花塞弹簧 | 1 |
| 174 | 0119049970 | 内六角螺丝 | 2 |
| 175 | 638784-6 | 短路电缆 | 1 |
| 176 | 5927011000 | 金属电线2 | 1 |
| 177 | 5977001010 | 点火线圈 | 1 |
| 178 | 5977001020 | 调速轮 | 1 |
| 179 | 264054-3 | 螺母M10 | 1 |

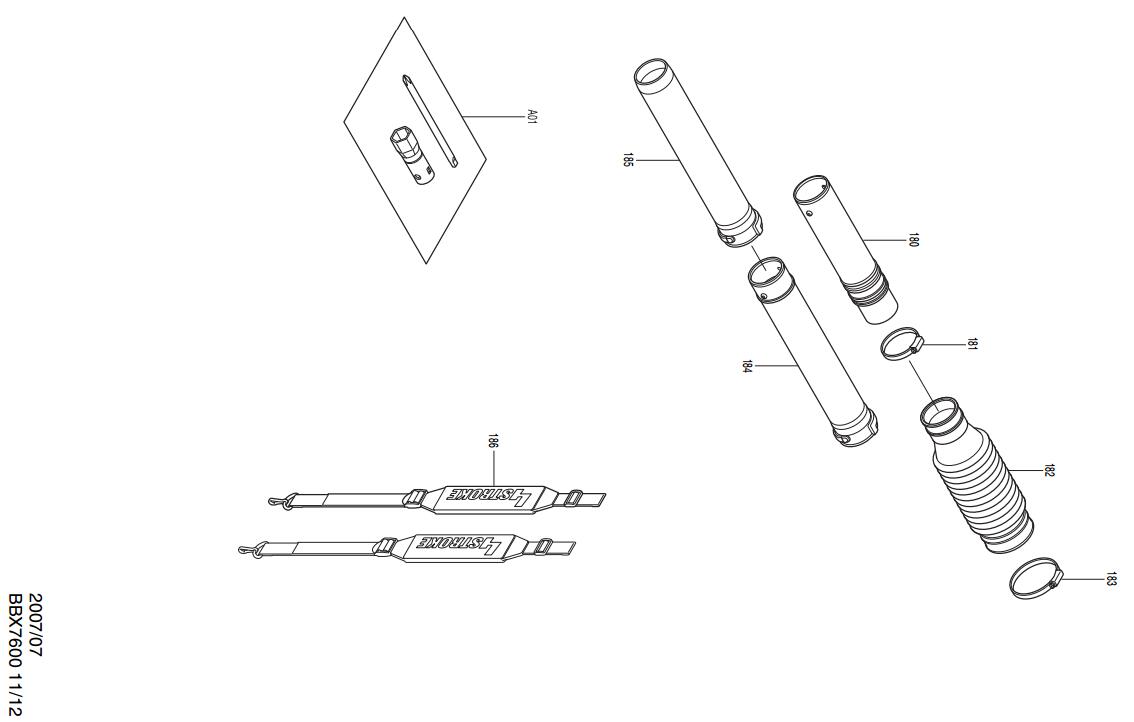

| 180 | 6679002000 | 旋转管 | 1 |
| 181 | 0561769990 | 软管夹 | 1 |
| 182 | 6679500000 | 柔软管 | 1 |
| 183 | 0561009990 | 软管夹 | 1 |
| 184 | 6679501801 | 直管 | 1 |
| 185 | 6679501900 | 尾管 | 1 |
| 186 | 6679001000 | 镶边带 | 2 |
| 189 | 6672500300 | 摆动铆钉 | 2 |
| 198 | 331967-4 | 销 | 4 |
| 199 | 331937-3 | 排气管垫片 | 1 |
| 200 | 412123-6 | 导管 10-110 | 1 |
| 201 | 412127-8 | 导管 10-170 | 1 |
| 202 | 412124-4 | 导管 10-220 | 1 |
| 203 | 412122-8 | 导管 3-240 | 1 |
| A01 | 6909059000 | 工具 | 1 |

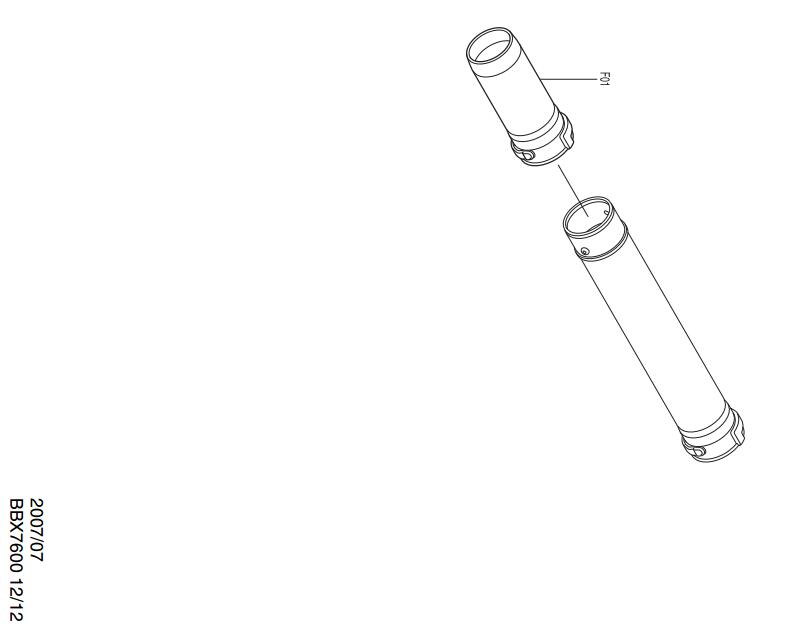

| F01 | 6679500201 | 尾管 | 1 |
