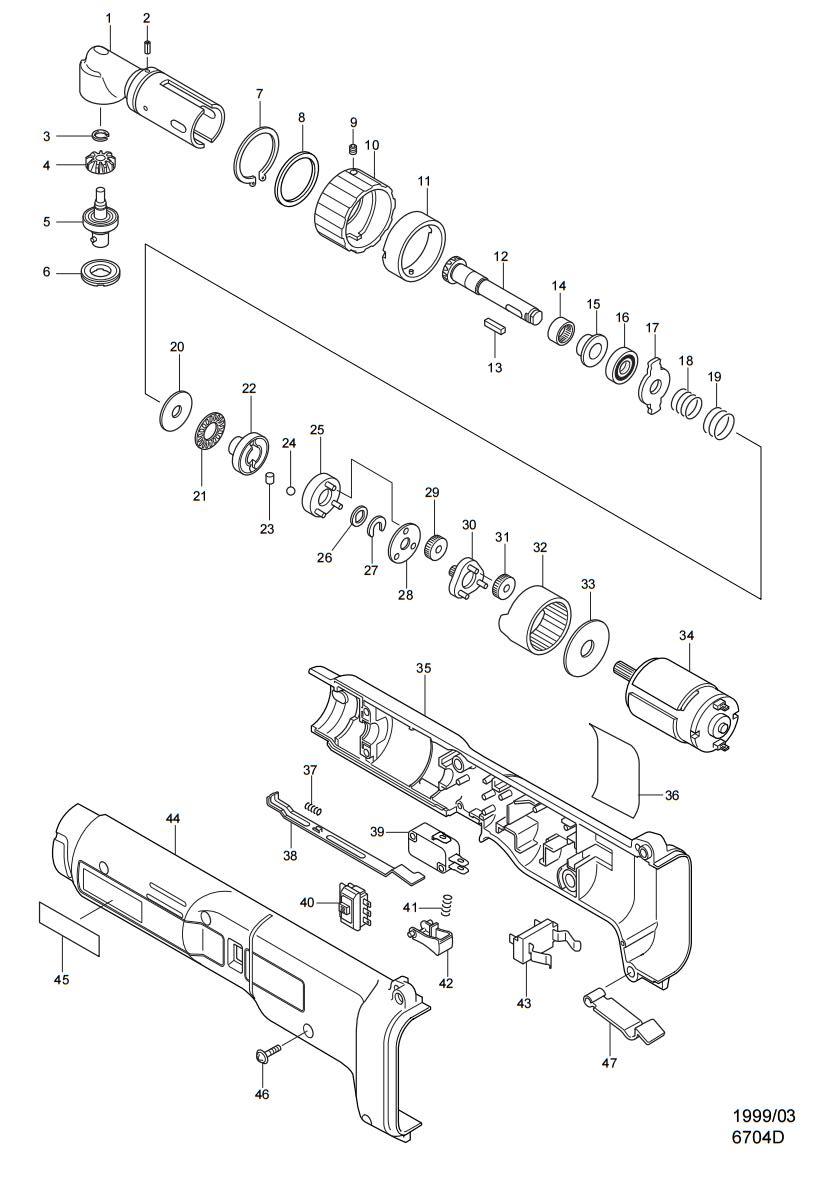

6704DZ(裸机)充电式角向起子机
| 充电式角向起子机 | 6704DZ(裸机) |
|
| 图号 | 部件号 | 部件名称 | 数量 |
| 1 | 152558-6 | 齿轮箱组件 | 1 |
| 2 | 258002-2 | 弹簧销 3-6 | 2 |
| 3 | 961023-2 | 挡圈 S-7 | 1 |
| 4 | 221391-8 | 斜齿轮 | 1 |
| 5 | 152400-1 | 主轴座 | 1 |
| 5 | 211031-6 | 轴承 608LLB | 1 |
| 5 | 233081-1 | 压缩弹簧 3 | 1 |
| 5 | 253139-0 | 平垫圈 8 | 1 |
| 6 | 285671-6 | 轴承保持架 13-23 | 1 |
| 7 | 961172-5 | 挡圈 S-34 | 1 |
| 8 | 267093-2 | 平垫圈34 | 1 |
| 9 | 266025-6 | 螺丝 M4X6 | 2 |
| 10 | 415444-5 | 换环 | 1 |
| 11 | 152406-9 | 锁紧套筒 | 1 |
| 12 | 221390-0 | 齿轮轴 | 1 |
| 13 | 254235-7 | 键4 | 1 |
| 14 | 212104-8 | 滚针轴承 1212 | 1 |
| 15 | 343798-9 | 定位件 | 1 |
| 16 | 211061-7 | 轴承 6000LLB | 1 |
| 17 | 343897-7 | 滑动块 | 1 |
| 18 | 233026-9 | 压簧15 | 1 |
| 19 | 233027-7 | 压簧20 | 1 |
| 20 | 267024-1 | 平垫圈12 | 1 |
| 21 | 216402-2 | 推力滚针轴承1224 | 1 |
| 22 | 322493-4 | 保持架 | 1 |
| 23 | 256217-5 | 销子4 | 2 |
| 24 | 216013-3 | 钢球 6 | 2 |
| 25 | 152399-0 | 齿轮座 | 1 |
| 26 | 253998-2 | 锁紧垫圈 | 1 |
| 27 | 343945-2 | U形垫圈 | 1 |
| 28 | 343896-9 | 垫板 | 1 |
| 29 | 226204-8 | 直齿轮28 | 3 |
| 30 | 153196-7 | 直齿圆柱齿轮总成11 | 1 |
| 31 | 226204-8 | 直齿轮28 | 3 |
| 32 | 226205-6 | 内齿轮67 | 1 |
| 33 | 267067-3 | 平垫圈 12 | 1 |
| 34 | 629624-9 | 直流电机 9.6V | 1 |
| 35 | 183057-7 | 外壳组件 | 1 |
| 37 | 233025-1 | 压簧2 | 1 |
| 38 | 343898-5 | 开关连杆 | 1 |
| 39 | 651942-7 | 开关 V15-1A6-IN | 1 |
| 40 | 651872-2 | 控制器 C3BC-B01 | 1 |
| 41 | 233024-3 | 压簧4 | 1 |
| 42 | 414752-1 | 开关操作杆 | 1 |
| 43 | 643909-9 | 电池夹 | 1 |
| 44 | 183057-7 | 外壳组件 | 1 |
| 46 | 911143-2 | 半圆头螺丝 M4X22 WR | 6 |
| 47 | 344798-2 | 固定板 | 1 |
| E02 | 192019-4 | 电池9100 | 1 |
| E02 | 194457-6 | 电池9100 | 1 |
| E04 | 414938-7 | 电池盖 | 1 |
